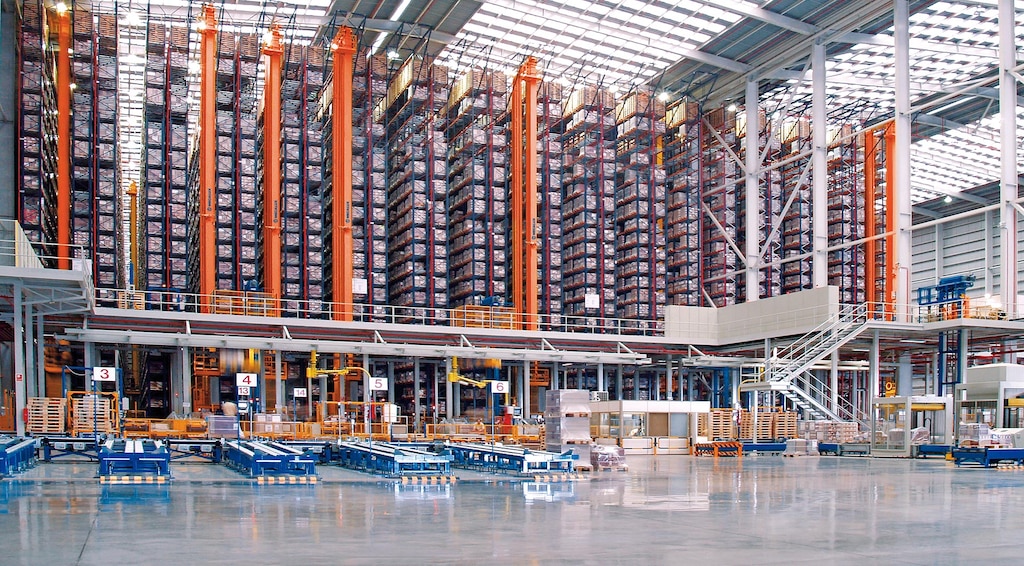

Palešu kraušanas celtņi
Paletēm paredzēta automatizēta preču uzglabāšanas un paņemšanas sistēma (Automated Storage and Retrieval System – AS/RS), kas izstrādāta, lai paaugstinātu produktivitāti un palielinātu noliktavas ietilpību.
Produkts
Palešu kraušanas celtnis: automatizēta, ātra uzglabāšana bez kļūdām

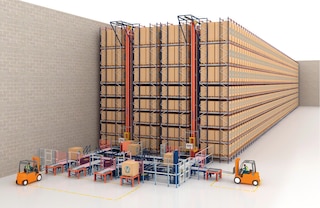

Palešu kraušanas celtņi ir iekārtas, kas paredzētas palešu automātiskai uzglabāšanai un preču paņemšanai. Tie pārvietojas garumā, augstumā un dziļumā, lai īpaši ātri un precīzi iekrautu un izkrautu preces no plauktu konstrukcijām.
Mecalux palešu kraušanas celtņi ir aprīkoti ar modernā tehnoloģijām, kas ievērojami palielina noliktavas produktivitāti un maksimāli izmanto telpu, palielinot uzglabāšanas kapacitāti. Turklāt to izmantošana mazina kļūdas un riskus, kas saistīti ar manuālām darbībām.
Palešu kraušanas celtņu izmantošanas priekšrocības noliktavu darbībā
- Paaugstināta produktivitāte: šīs iekārtas var darboties nepārtraukti 24 stundas diennaktī, 7 dienas nedēļā, 365 dienas gadā. Uzglabāšana un paņemšana tiek veikta vienā kustībā (apvienoti cikli), padarot to par īpaši izveicīgu sistēmu.
- Pilnīga automatizācija: to autonomā darbība racionalizē noliktavas pārvaldību un novērš kļūdas, kas saistītas ar manuāliem uzdevumiem.

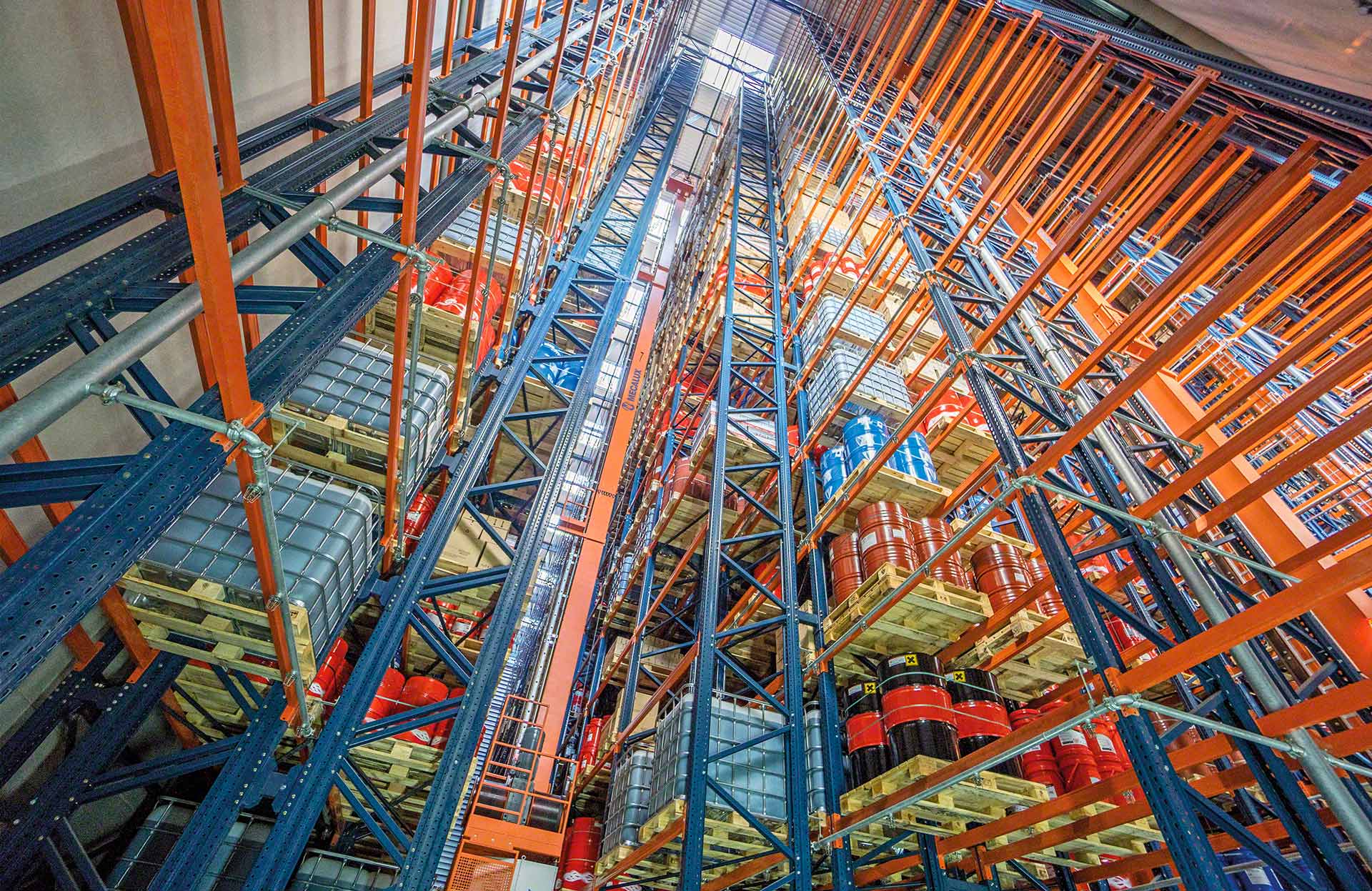

- Maksimāla telpas izmantošana: palešu kraušanas celtņi var sasniegt līdz pat 45 m augstumu ejās, kuru platums ir pat tikai 1,5 m.

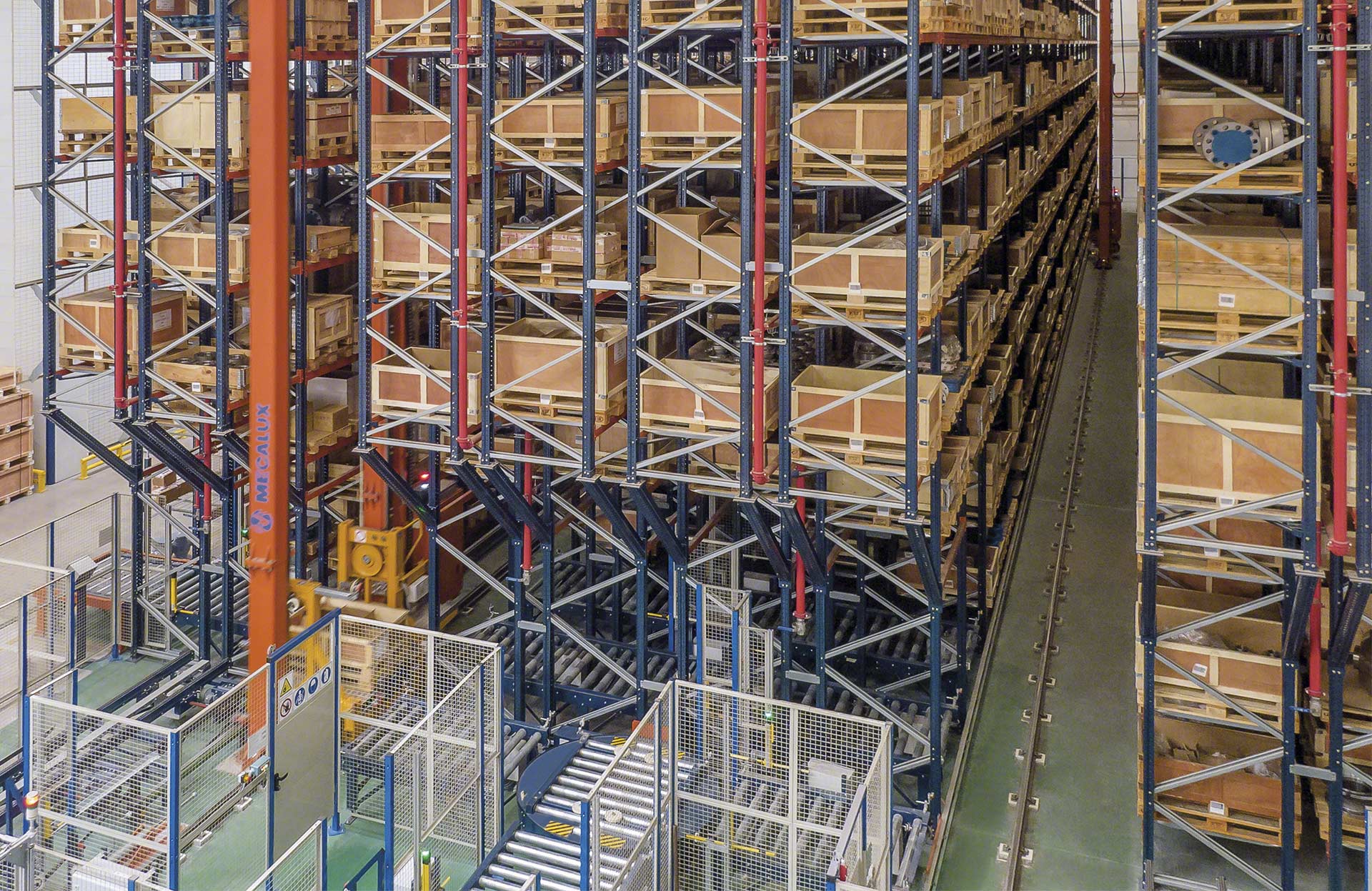

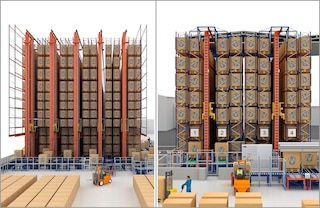

- Divu un vairāku plauktu dziļums: šīs iekārtas var darboties ar augsta blīvuma plauktiem ar dziļiem kanāliem, piemēram, gravitācijas palešu plauktiem vai Pallet Shuttle sistēmu, kā arī ar viena vai divu dziļumu plauktiem.
- Augsta elastība: Mecalux plašais palešu kraušanas celtņu klāsts ļauj lietotājiem pielāgot sistēmu atbilstoši savai kravnesībai, augstumam un cikla laika prasībām.
- Drošība: palešu kraušanas celtņi pārkrauj paletes ar ievērojamu precizitāti. Turklāt tie ievērojami samazina pārkraušanas iekārtu kustību, uzlabojot noliktavas drošību.
- Visaptverošs risinājums: Mecalux projektē, ražo, uzstāda un nodod ekspluatācijā visus AS/RS komponentus. Tie ietver plauktus, palešu kraušanas celtņus, konveijerus un noliktavas kontroles un pārvaldības sistēmas (WCS un WMS).
Esam saīsinājuši katra pasūtījuma izpildei un izplatīšanai nepieciešamo laiku
Palešu kraušanas celtņu pielietojums

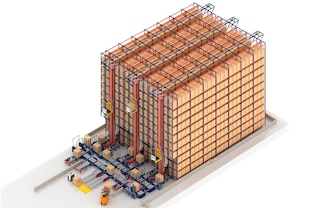

Augstas caurlaidspējas sistēma, kas pielāgojama dažādu veidu noliktavu vajadzībām
Mecalux palešu kraušanas celtņi ir daudzpusīgi uzglabāšanas risinājumi, kas atbilst daudzu uzņēmumu vajadzībām. Tie ir pierādījuši savu efektivitāti daudzās rūpniecības nozarēs, tostarp pārtikas, metalurģijas, autobūves un farmācijas nozarēs.

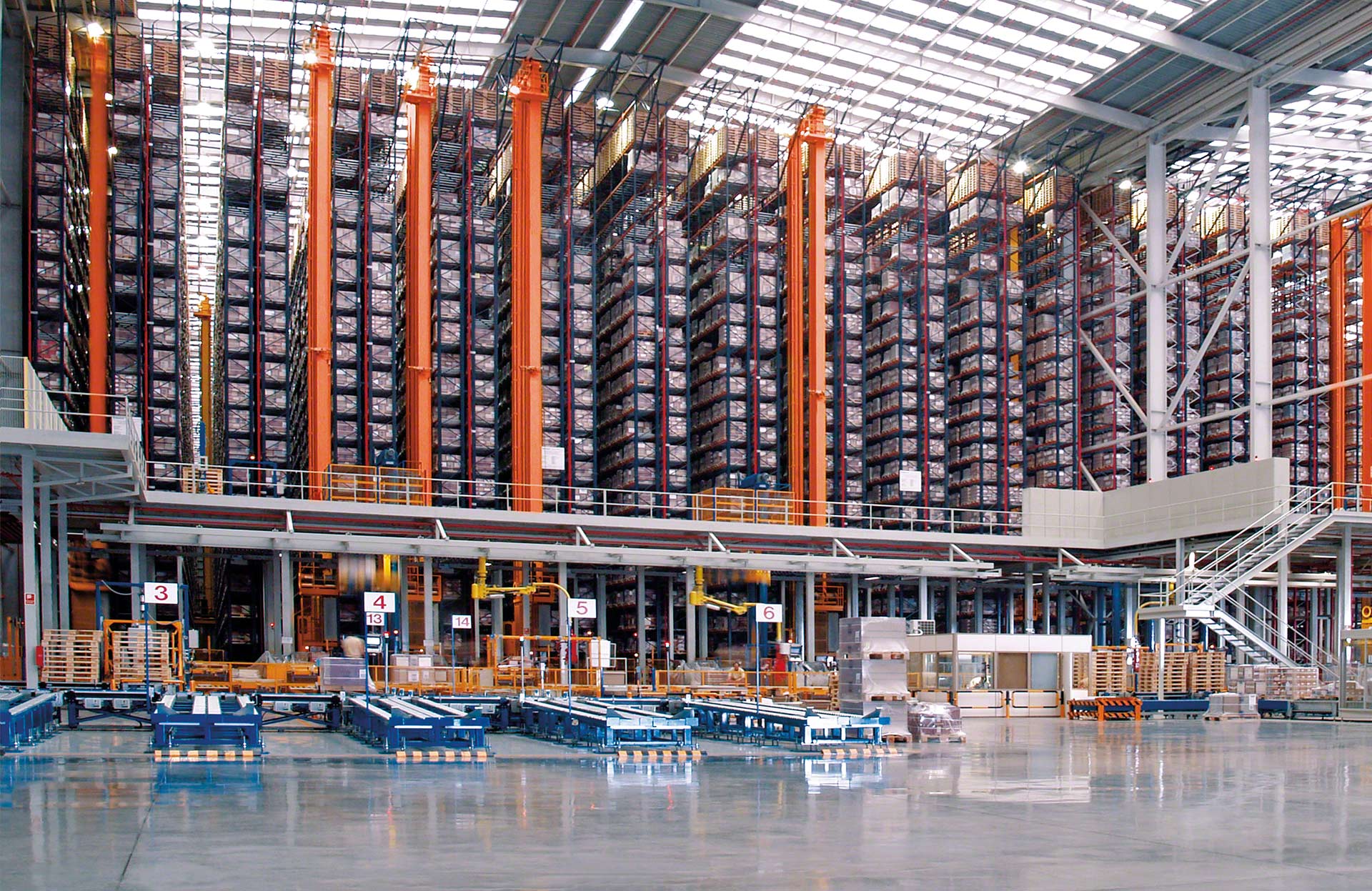

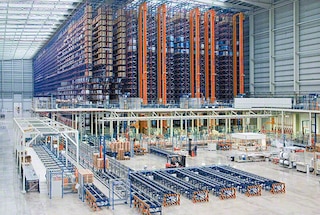

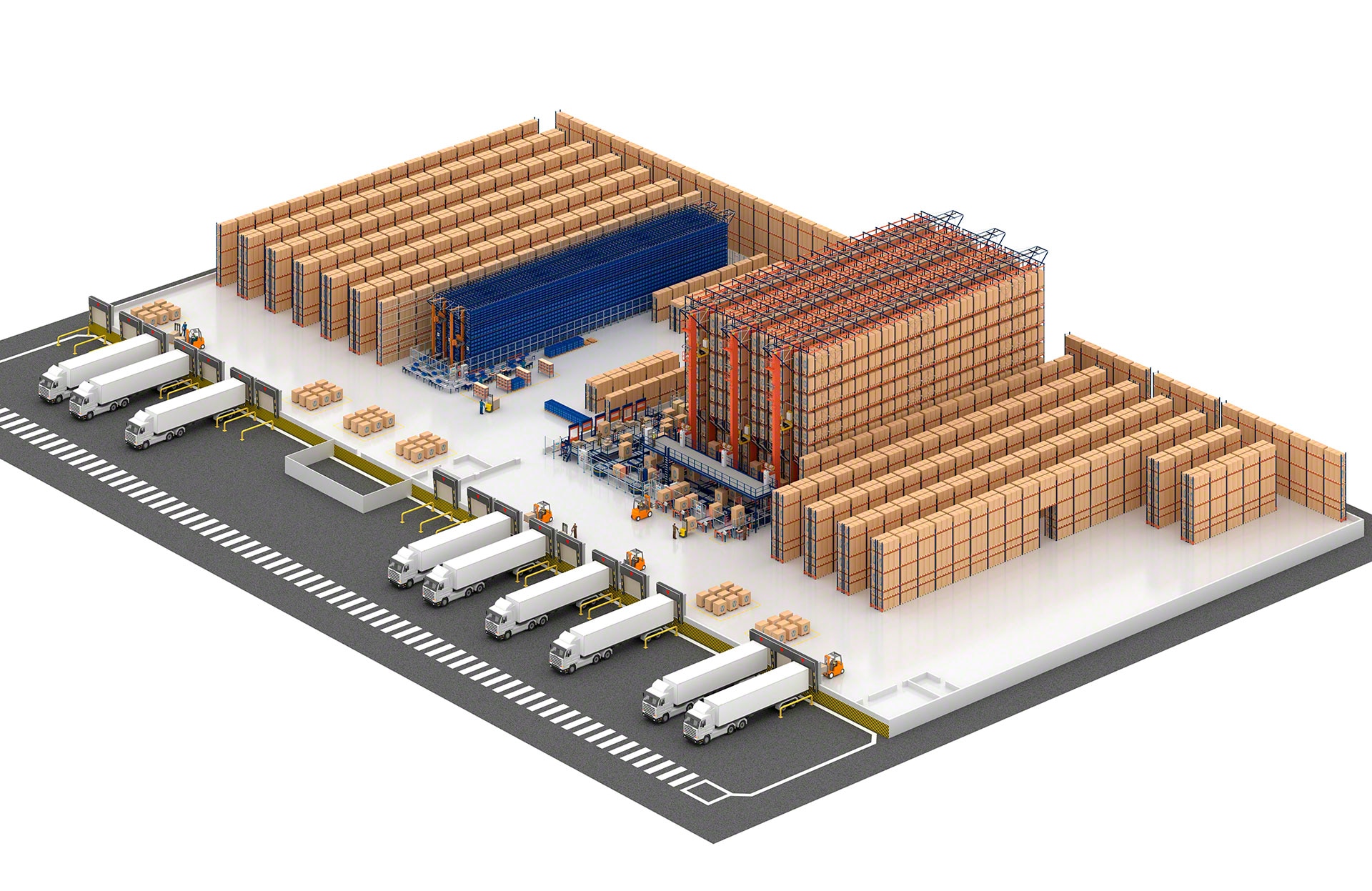

Noliktavas ar lielu ienākošo/izejošo preču apjomu
Automātiskie palešu kraušanas celtņi ir ideāls risinājums uzņēmumiem ar lielu krājumu uzskaites vienību (Stock Keeping Unit – SKU) apgrozījumu un pastāvīgām ienākošajām un izejošajām preču plūsmām.

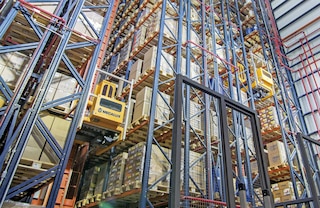

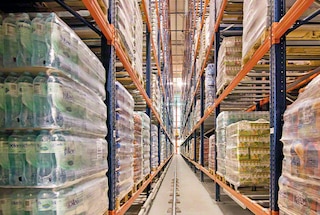

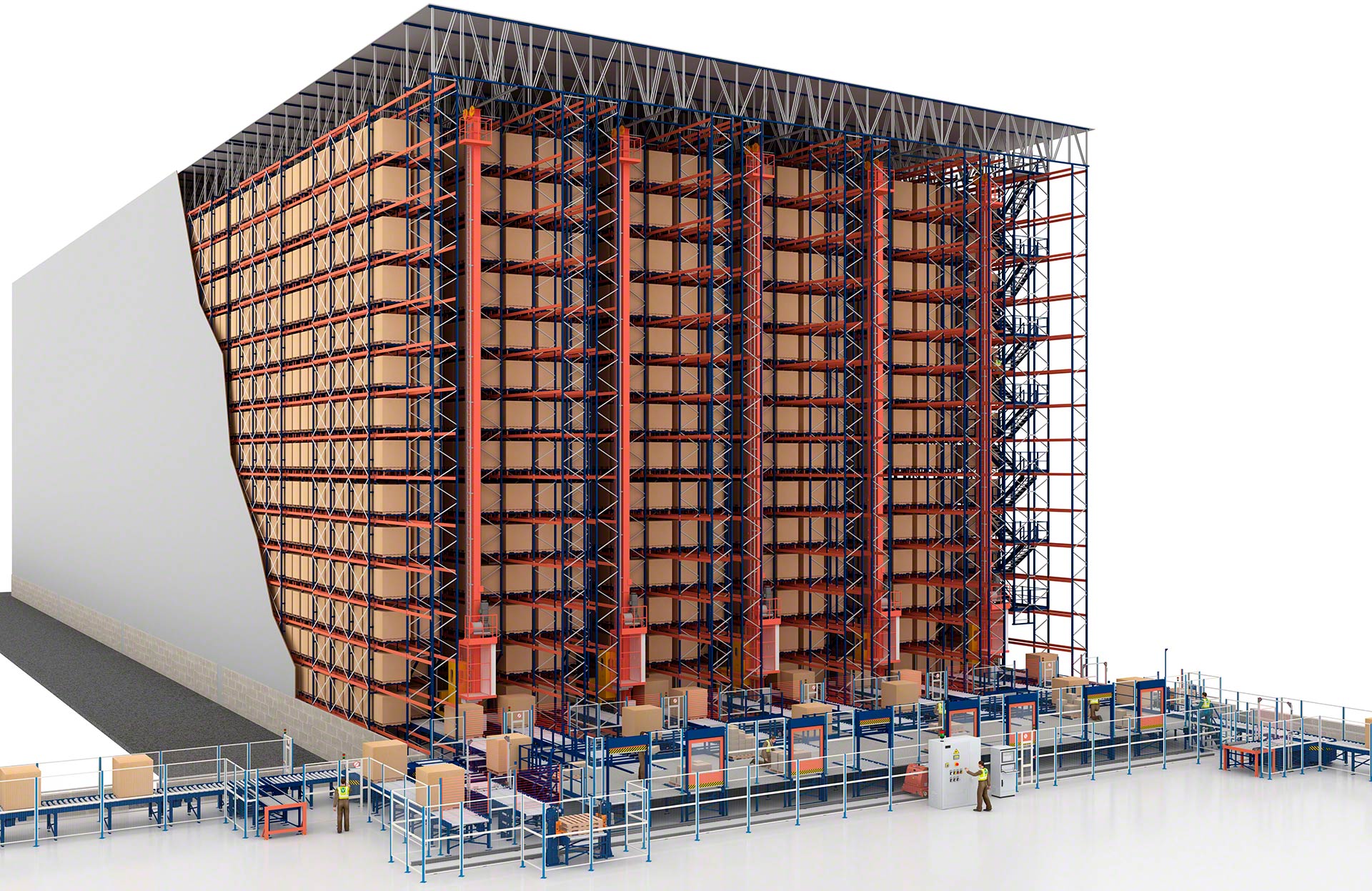

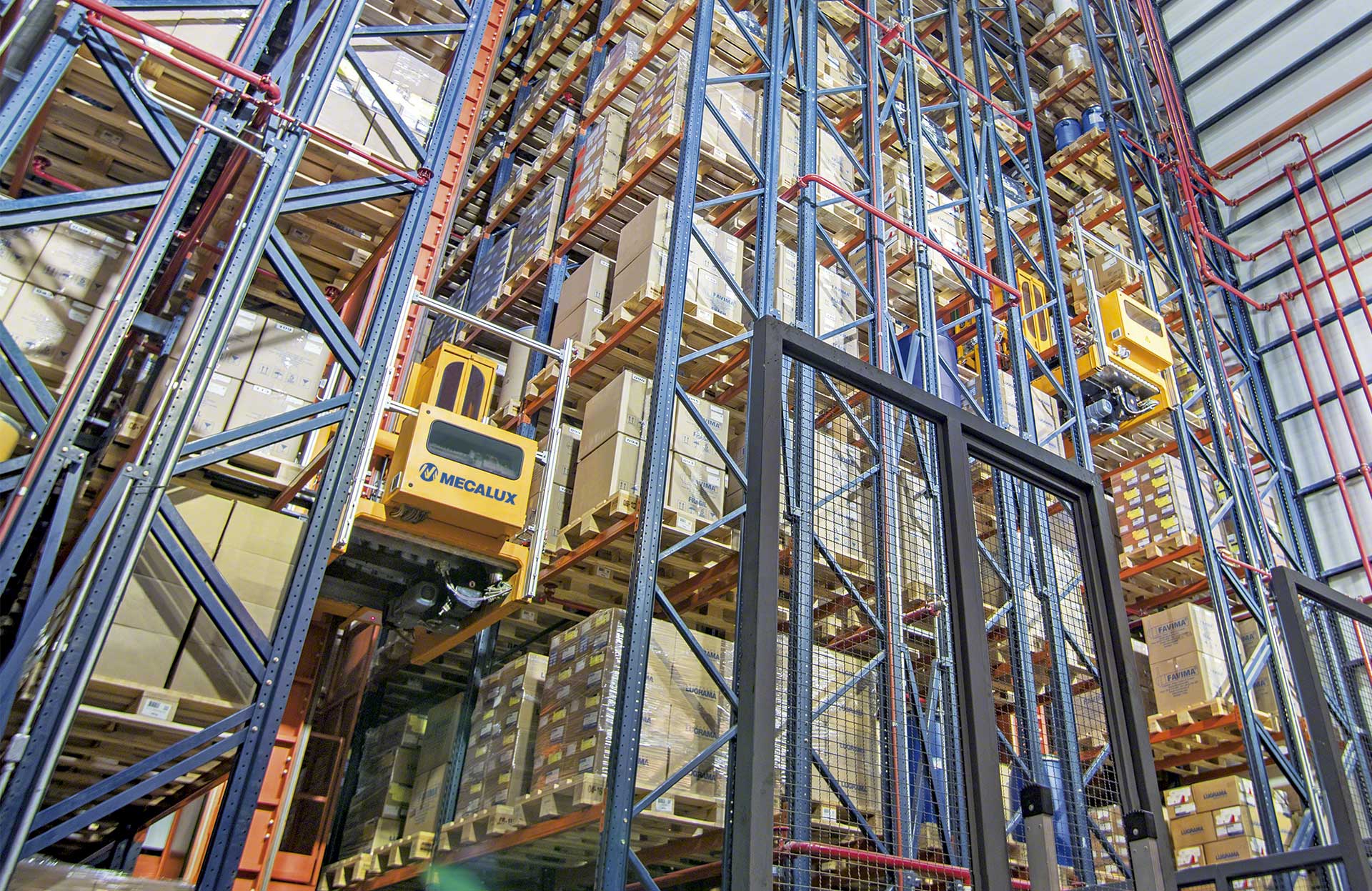

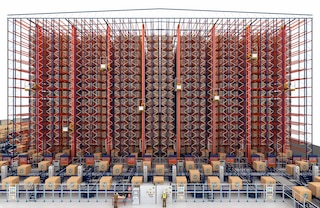

Uzņēmumi, kuriem nepieciešama lielāka uzglabāšanas kapacitāte

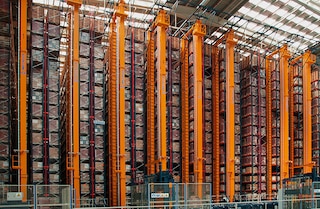

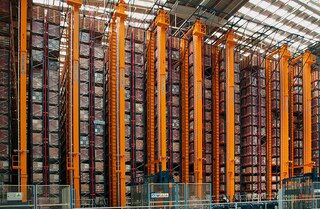

Palešu kraušanas celtņi optimāli izmanto noliktavas telpu gan vertikāli, gan horizontāli.

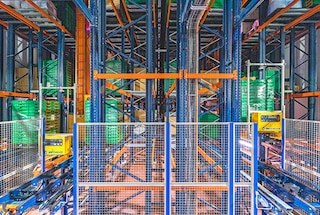

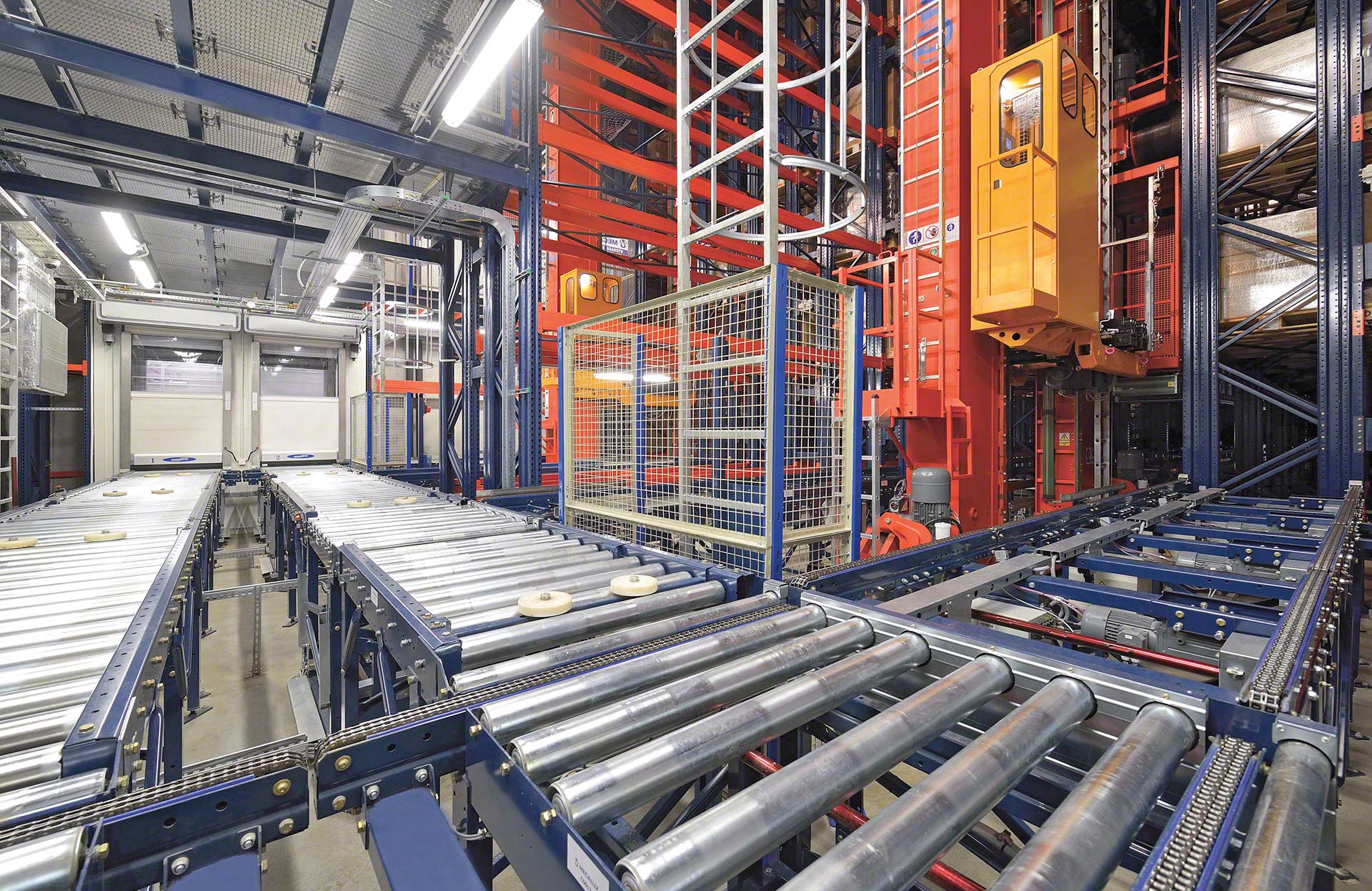

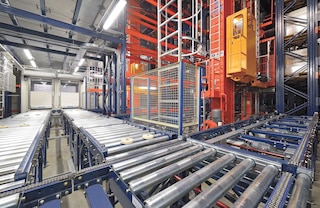

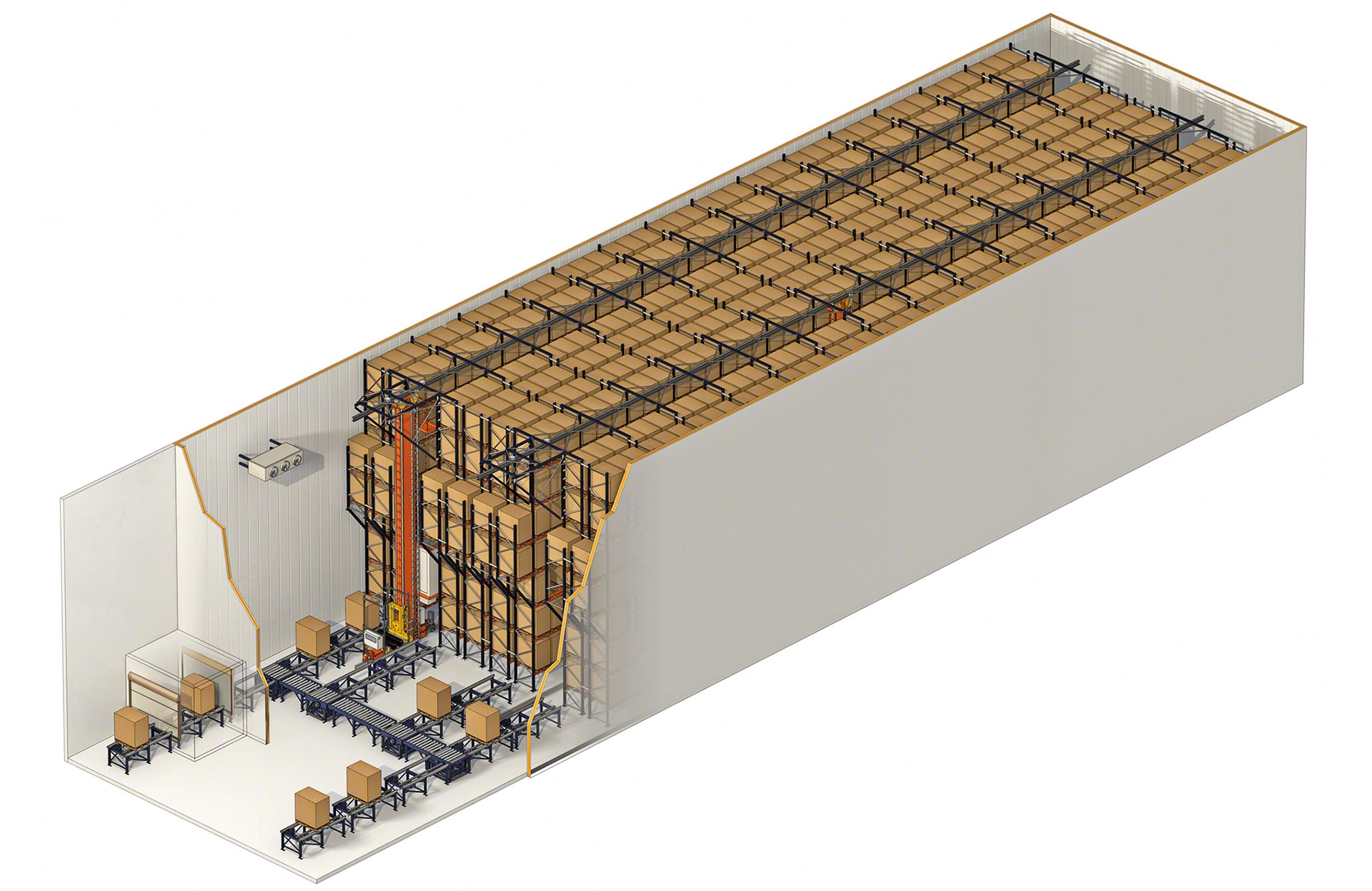

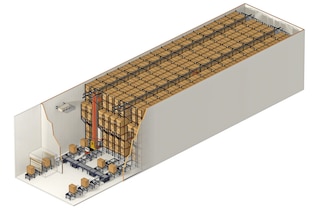

Aukstuma noliktavas
Šīs iekārtas var darboties negatīvā temperatūrā līdz –30 °C.

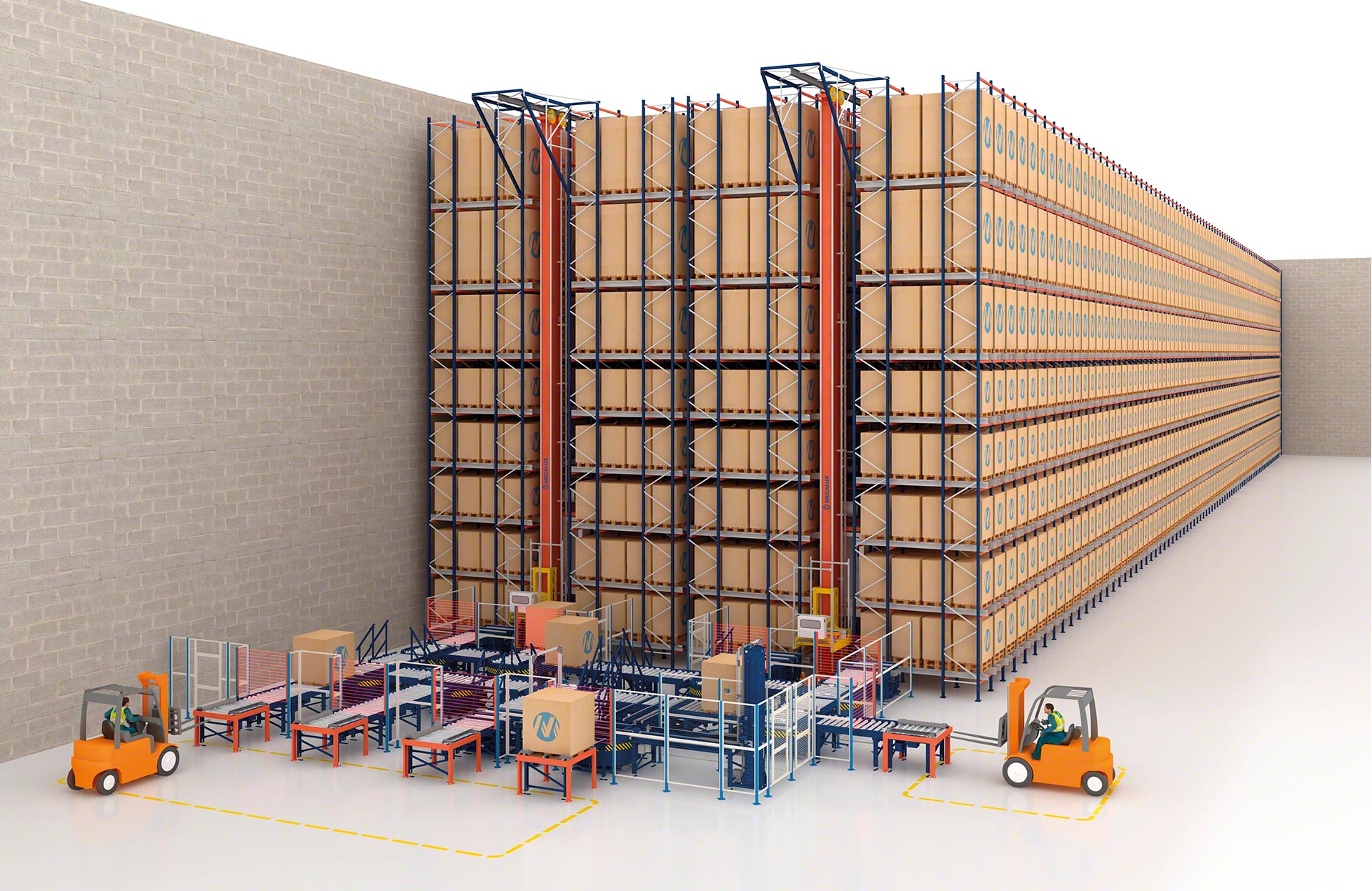

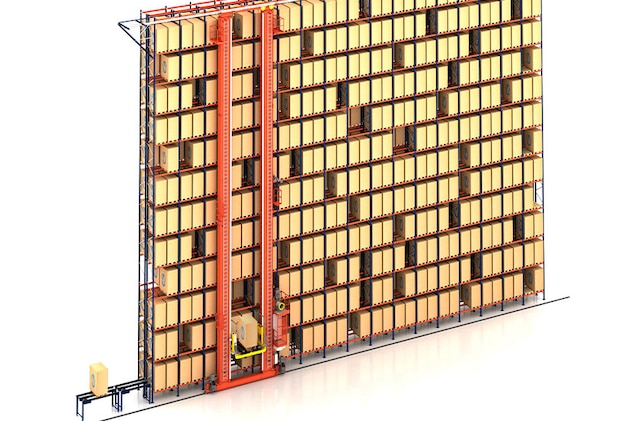

Kā palešu kraušanas celtnis darbojas?
Palešu kraušanas celtņi pilnībā automatizē palešu uzglabāšanas un preču paņemšanas darbības
Palešu kraušanas celtnis ir iekārta, kas paredzēta kustībai trijos virzienos: gareniski (lai ejā pārvietotos gareniski), vertikāli (lai darbotos augstumā) un šķērsvirzienā (lai dakšas ievietotu plauktos (to dziļumā) un novietotu vai izņemtu paletes).

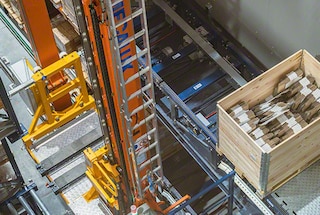

Paletes pārvietošana uz eju
Konveijers blakus AS/RS sistēmai nogādā paleti ejas galā.

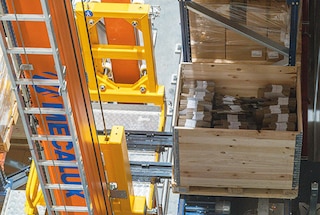

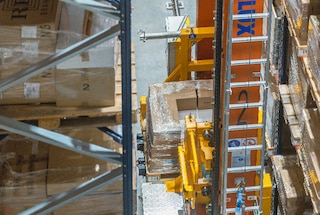

Palešu paņemšana
Preču paņemšanas sistēma paņem paleti un novieto to uz pacelšanas platformas.

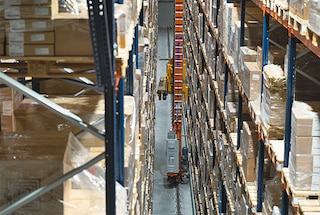

Kustība pa eju
Lai pārvietotu paleti uz noliktavas pārvaldības sistēmas (Warehouse Management System – WMS) programmatūras norādīto vietu, palešu kraušanas celtnis pārvietojas pa eju vienlaicīgi veicot translācijas (sānu) un pacelšanas kustības.
Palešu uzglabāšana
Preču paņemšanas sistēma ievieto paleti plauktos ar mērķi to novietot norādītajā vietā.
Citas paletes paņemšana
Pēc paletes novietošanas uzglabāšanā palešu kraušanas celtnis pārvietojas uz citu pozīciju, lai izņemtu paleti (veicot darbību, kas pazīstama kā kombinētais cikls).

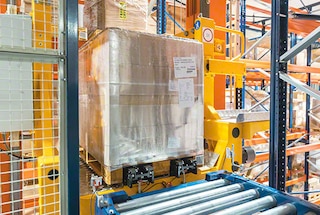

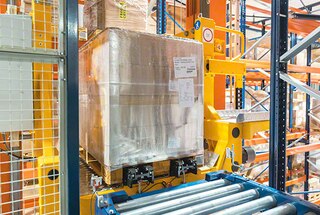

Paletes izvade
Palešu kraušanas celtnis pārvietojas uz ejas galu un novieto paleti uz izejošā konveijera.
Atsauksmes
Automatizācija ir samazinājusi loģistikas izmaksas un nodrošinājusi elastīgāku ražošanu.
Paaugstināta pieprasījuma periodos mēs piegādājam aptuveni 2400 paletes dienā. Automatizējot savas loģistikas darbības, mēs palielinājām pārdošanas apjomus.
Automatizācija ir ļāvusi mums uzlabot noliktavu ietilpību un drošību, samazināt tehniskās apkopes un personāla izmaksas, kā arī stingri uzraudzīt produktu kustību.
Automatizējot mūsu loģistikas centru, esam palielinājuši pasūtījumu daudzumu un to izpildes ātrumu. Esam arī samazinājuši ekspluatācijas izmaksas un mazinājuši kļūdas, kas parasti radās manuālās pārvaldības procesā.
Gadījumu izpētes

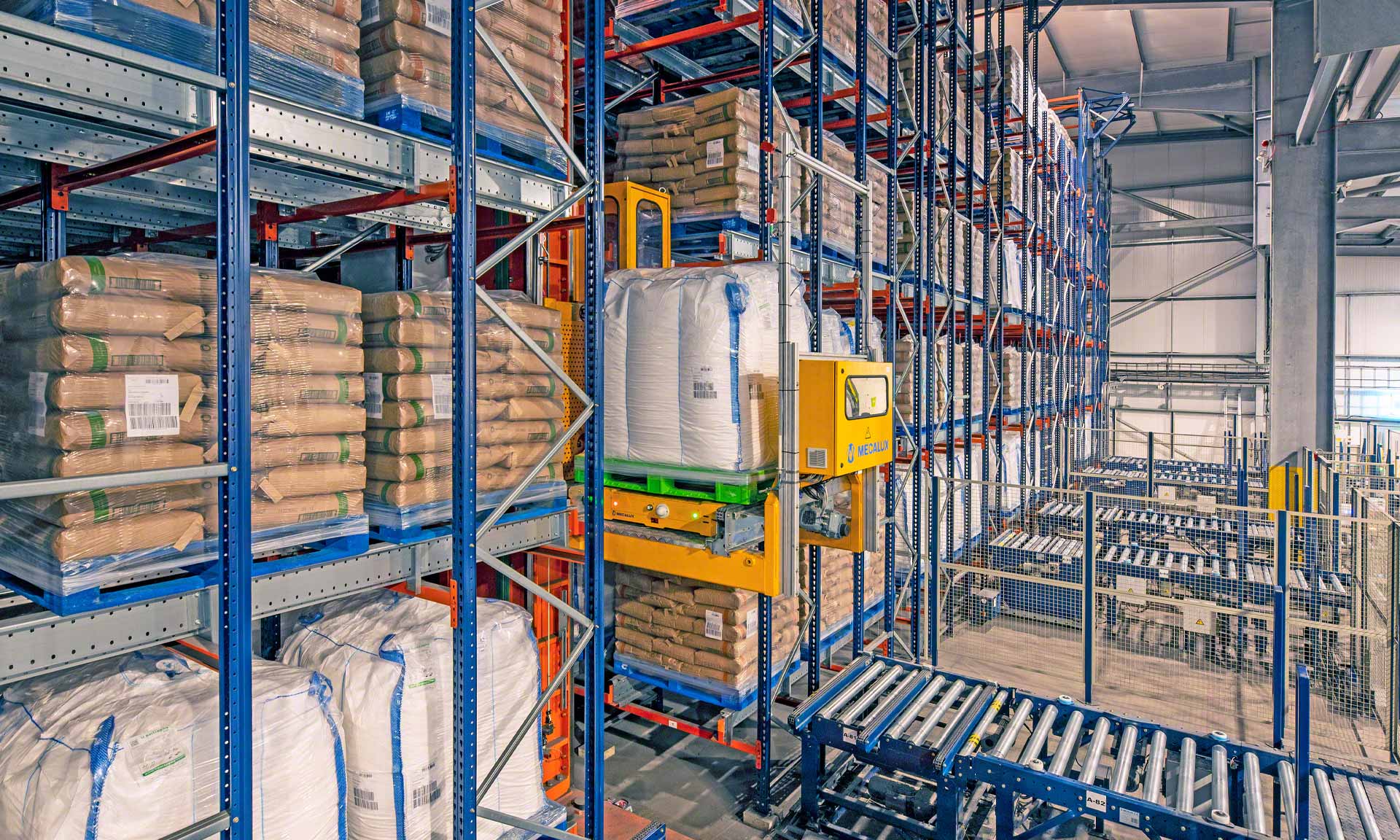

British Sugar vēlreiz apliecina savu apņemšanos ieviest inovācijas ar AS/RS Visingtonā
British Sugar, Apvienotās Karalistes galvenais cukura ražotājs, ir uzstādījis Mecalux AS/RS (automatizētu uzglabāšanas un izgūšanas sistēmu) Eiropas lielākajā cukura pārstrādes rūpnīcā, kas gadā saražo 400 000 tonnu cukura un 64 000 tonnu etanola. Lasīt vairāk

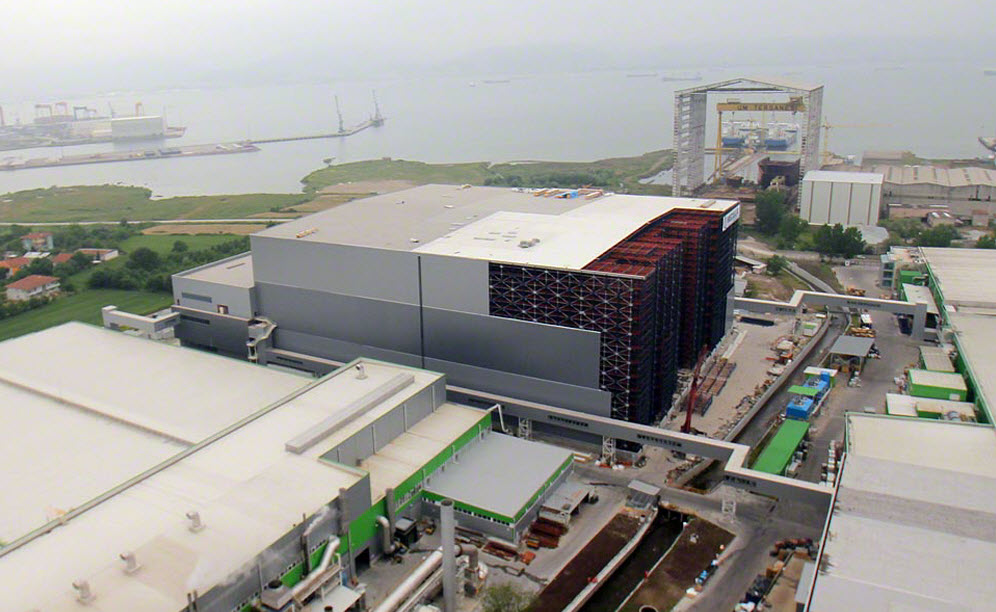

Mecalux uzbūvē vienu no lielākajām automatizētajām apšūto plauktu noliktavām Eiropā
Mecalux izstrādātās Hayat Kimya noliktavas Turcijā automatizācijas piemēra analīze un citi uzglabāšanas sistēmu piemēri. Lasīt vairāk

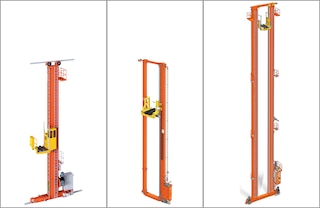

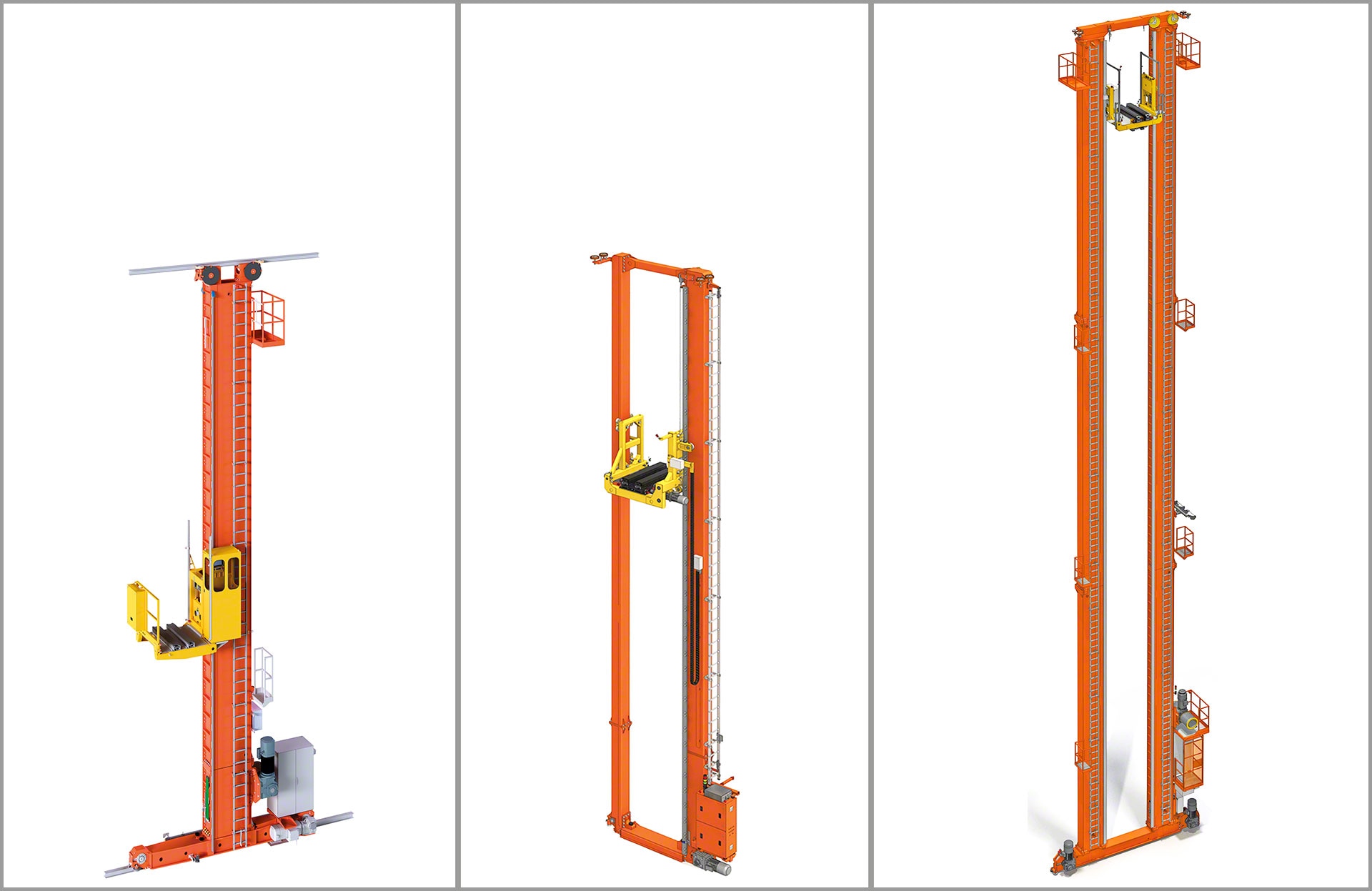

Automātisko palešu kraušanas celtņu modeļi

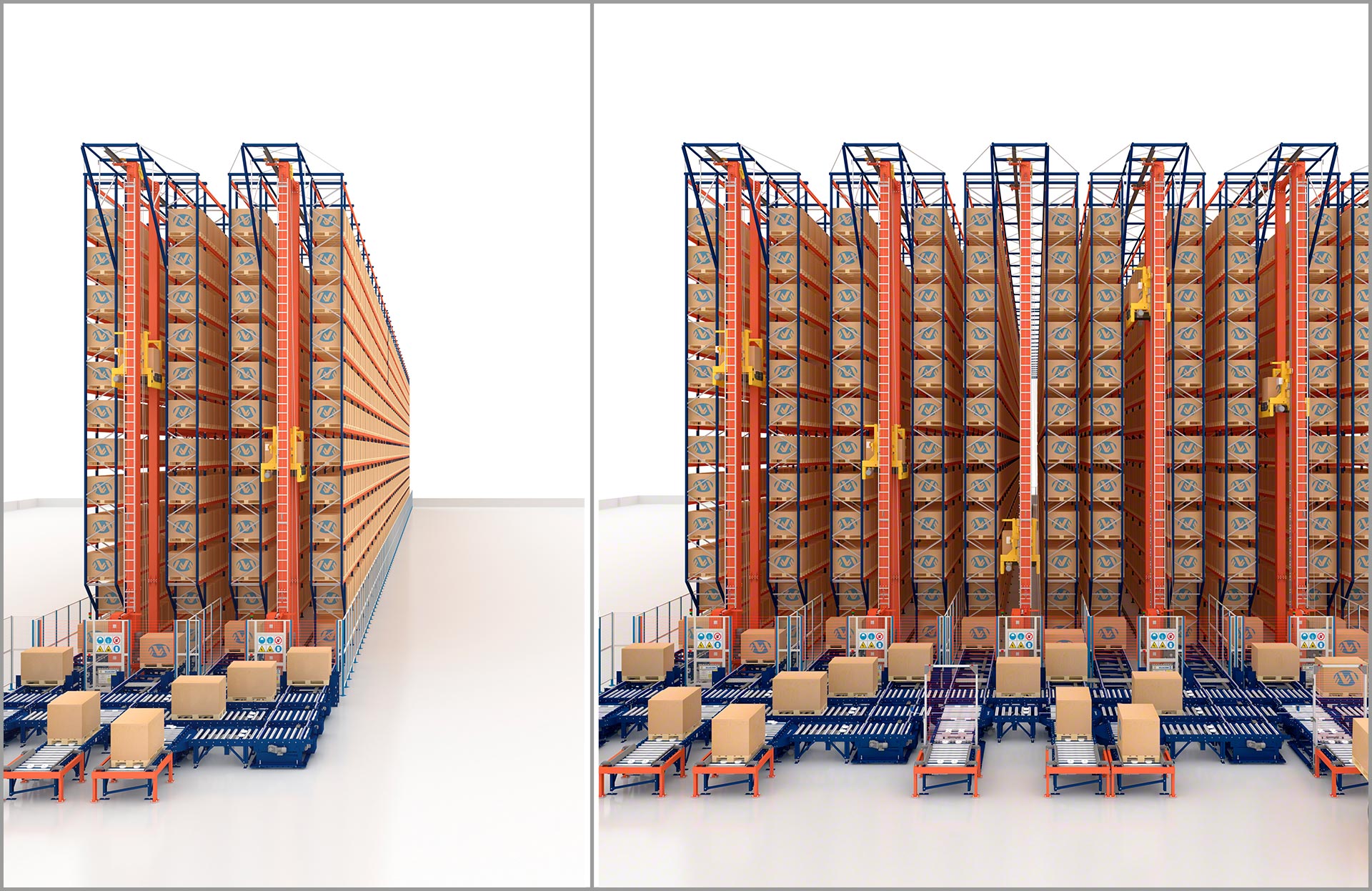

Plašs palešu kraušanas celtņu klāsts, kas viegli pielāgojams konkrētām noliktavas vajadzībām
Mecalux vienmasta un divmastu automātiskie palešu kraušanas celtņi aptver plašu prasību spektru. Pateicoties šai daudzpusībai, piedāvājumā ir piemērots modelis jebkurai kravnesībai, konstrukcijas augstumam un nepieciešamajam cikla laikam.

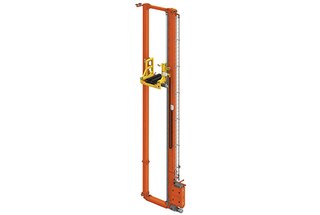

SC0 palešu kraušanas celtnis
Ideāli piemērots līdz 18 m augstām iekārtām ar nelielu kustību skaitu. Tas var strādāt ar viena dziļuma un divu dziļumu plauktiem un Pallet Shuttle sistēmu.

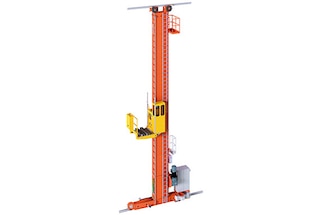

SCX vienmasta palešu kraušanas celtnis
Augstas veiktspējas palešu kraušanas celtnis noliktavām ar lielu ienākošo un izejošo preču plūsmu apjomu un līdz 45 m augstumam. Tas ir saderīgs ar viena dziļuma un divu dziļumu plauktiem un Pallet Shuttle sistēmu.

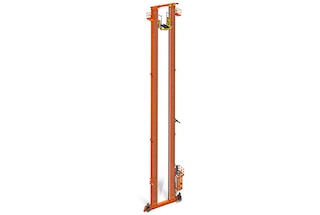

SCX divmastu palešu kraušanas celtnis
Ieteicams arī uzņēmumiem ar lielu apgrozījumu. Tas atšķiras no vienmasta modeļa ar to, ka tas nodrošina lielāku kravnesību divu dziļumu plauktos un komplektācijā var ietvert divas pacelšanas platformas.

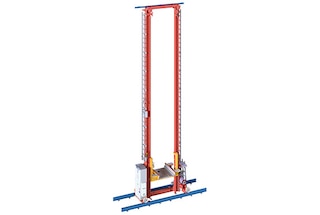

SC1 palešu kraušanas celtnis
Palešu kraušanas celtnis līdz 12 m augstumam ar preču paņemšanas sistēmu, kas ir saderīga tikai ar Pallet Shuttle.

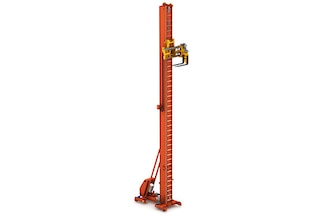

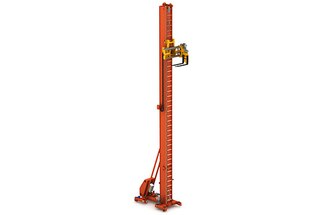

MT0 palešu kraušanas celtnis
Pazīstams arī kā trīsceļu automatizētais kraušanas celtnis, šis modelis ir vienkāršākais šajā celtņu klāstā. To parasti ievieš, lai automatizētu standarta plauktu sistēmu līdz 14 m augstumam, kas iepriekš tika darbināta ar trīsceļu iekrāvējiem.
Palešu kraušanas celtņu komponenti
Palešu kraušanas celtņu konstrukcija samazina spēkus, kas tiek pārnesti uz to balsta rāmi. Tas ilgtermiņā novērš AS/RS plauktu un konstrukcijas bojājumus.
Palešu kraušanas celtnis ir pilnībā automātiska augstas veiktspējas iekārta, kas sastāv no dažādiem elementiem. Tie ietver mastus, augšējās un apakšējās vadotnes, pacelšanas platformu, preču paņemšanas sistēmu un pacelšanas mehānismu.
Izmantotā preču paņemšanas sistēma atšķiras atkarībā no pielietojuma, pārvietojamās kravas veida, plauktu izvietojuma un pat ekspluatācijas prasībām. Kopā pieejami trīs veidi: ar teleskopiskām dakšām (vienas un divu dziļumu), Pallet Shuttle sistēma un integrētie konveijeri.
Mecalux palešu kraušanas celtņi ir aprīkoti ar komponentu komplektu, kas paredzēts, lai maksimāli palielinātu AS/RS drošību.

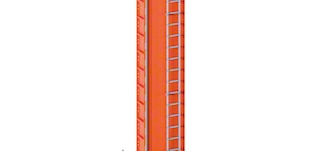

Masti
Izgatavoti no augstas stiprības tērauda lokšņu metāla, tie veido palešu kraušanas celtņa galveno asi. Pacelšanas platforma, kas atbalsta paleti, pārvietojas pa mastiem.

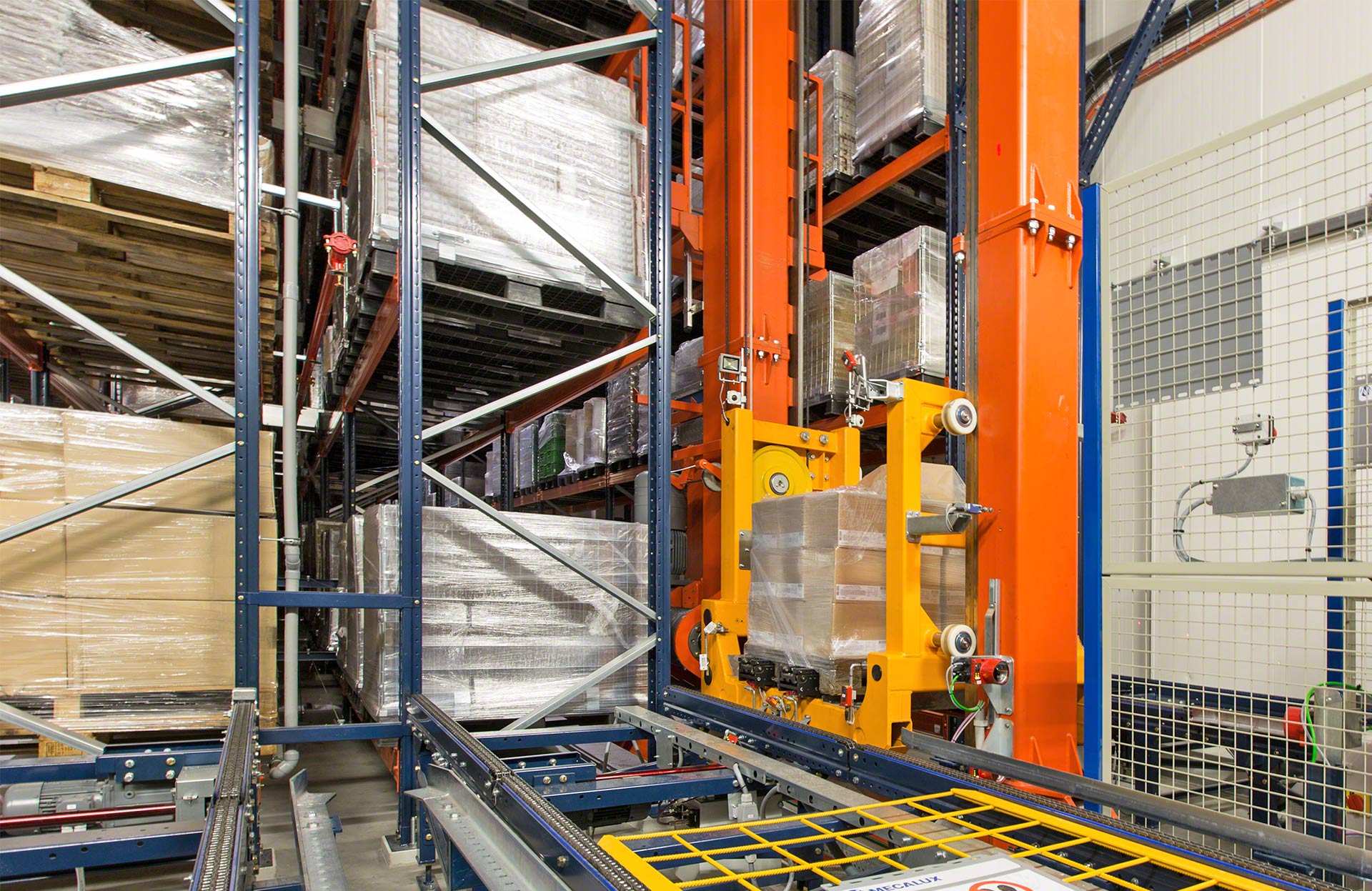

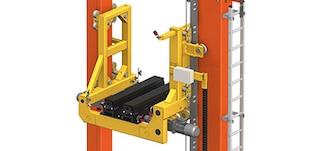

Pacelšanas platforma
Uz tās kravas tiek pārvietotas vertikālā virzienā un tiek veikti uzglabāšanas un paņemšanas cikli, izmantojot preču paņemšanas sistēmu.

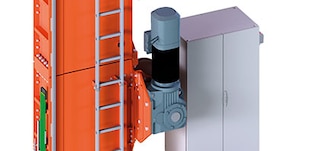

Pacelšanas mehānisms
Ierīce ar maiņstrāvas motoru, kas darbina pacelšanas platformu vertikālā kustībā.

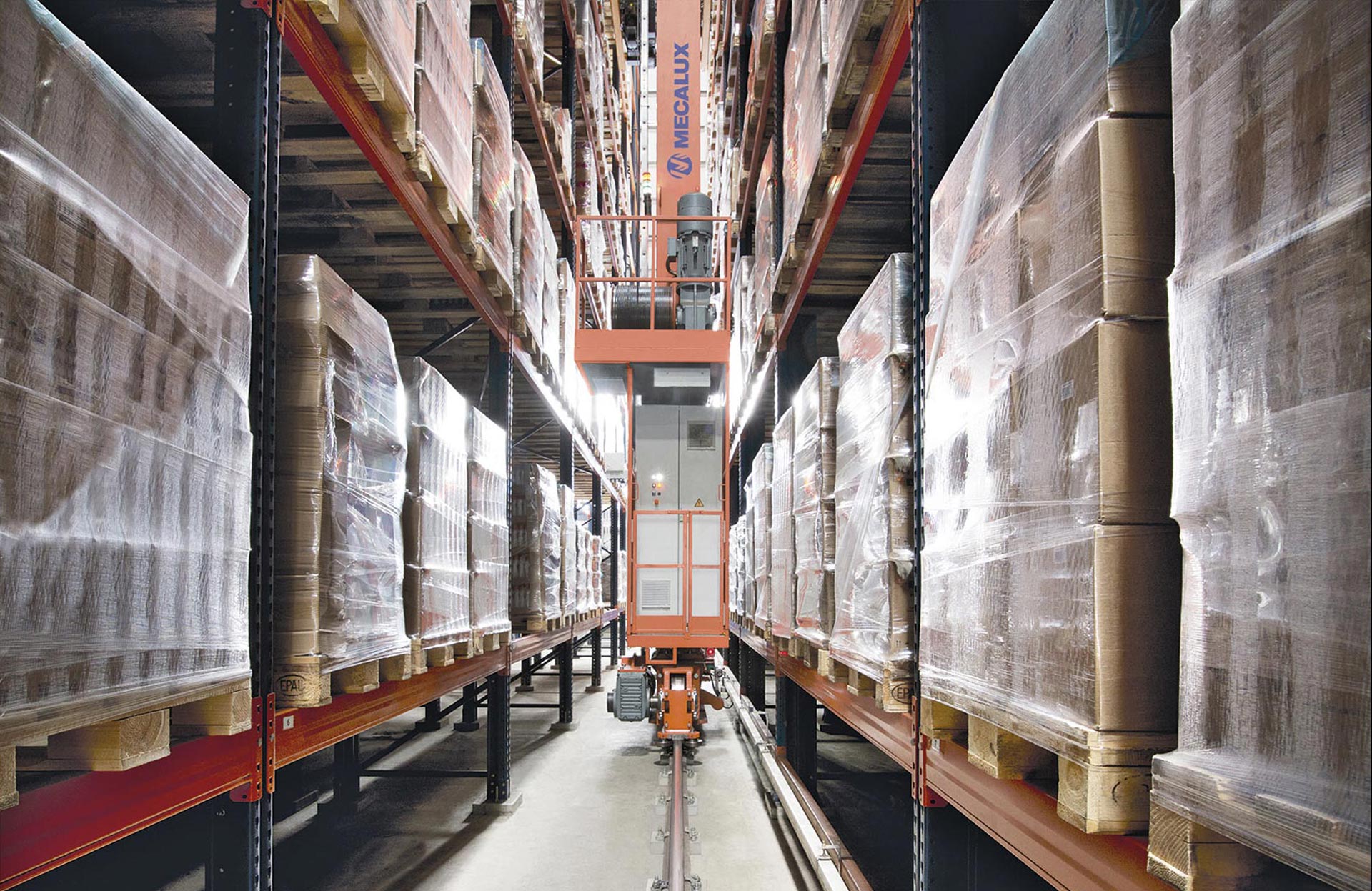

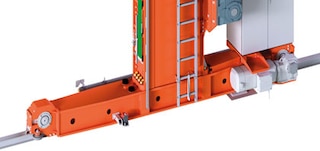

Apakšējā vadotne
Kastes formas konstrukcija, kas aprīkota ar piedziņas un brīvgaitas riteņiem. Tā ļauj palešu kraušanas celtnim gareniski pārvietoties pa eju.

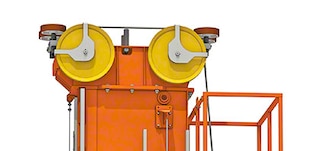

Augšējā vadotne
Nodrošina palešu kraušanas celtņa stabilitāti un slāpē troksni un vibrācijas, kas rodas tā ātrgaitas kustības rezultātā.

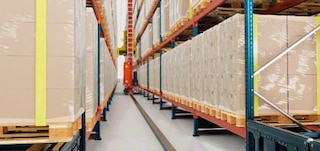

Eju aprīkojums
Ejas ir aprīkotas ar apakšējo vadotnes sliedi, augšējo vadotnes sliedi, drošības aprīkojumu, elektroapgādi, datu pārraides un pozicionēšanas sistēmām.

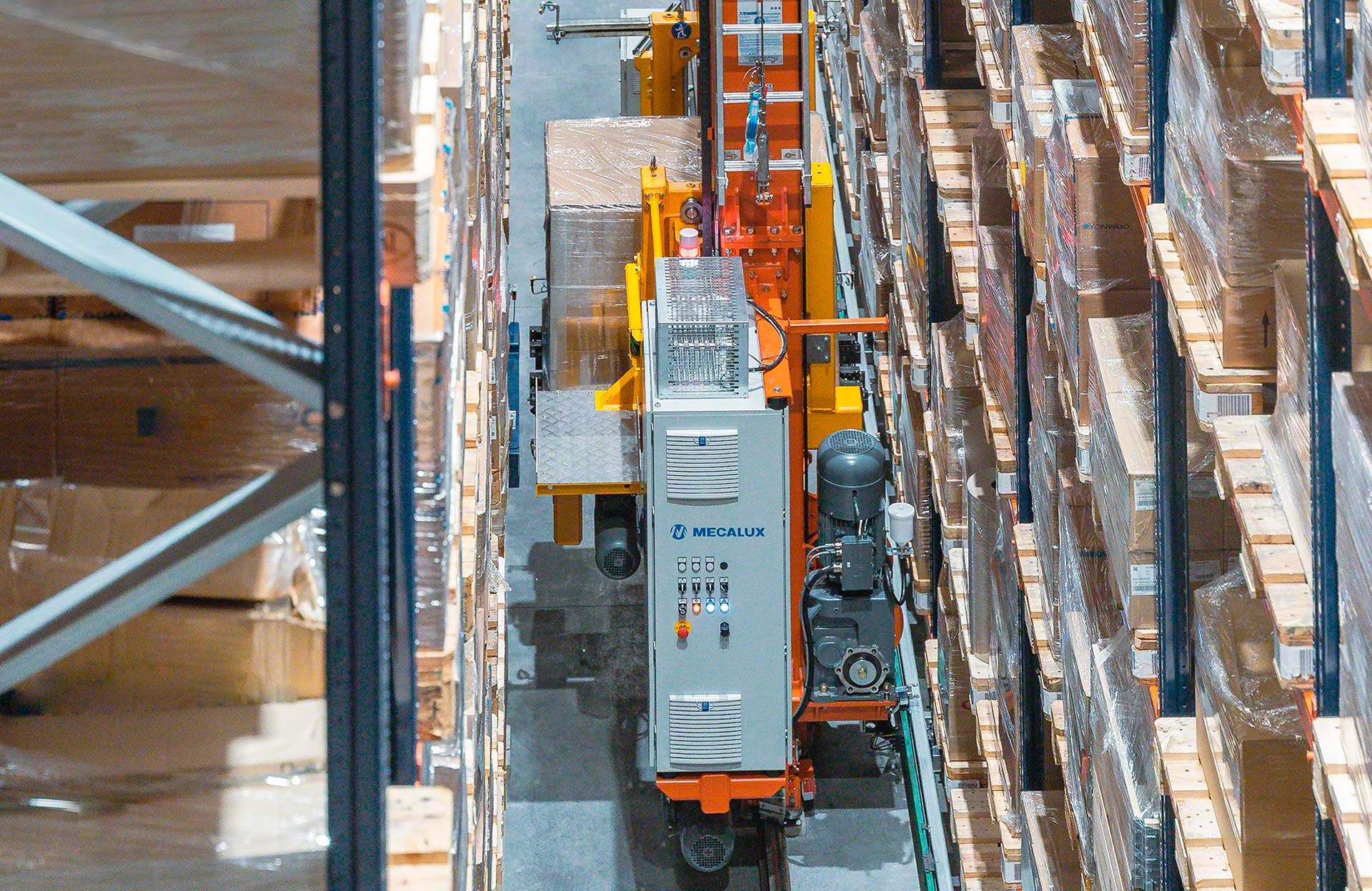

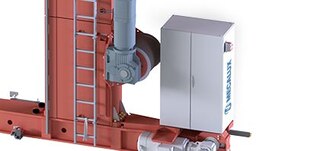

Elektroskapis
Atrodas blakus mastam un apgādā palešu kraušanas celtni ar elektroenerģiju.

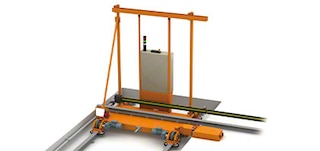

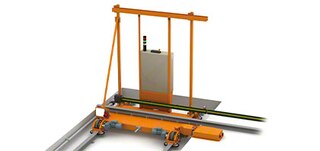

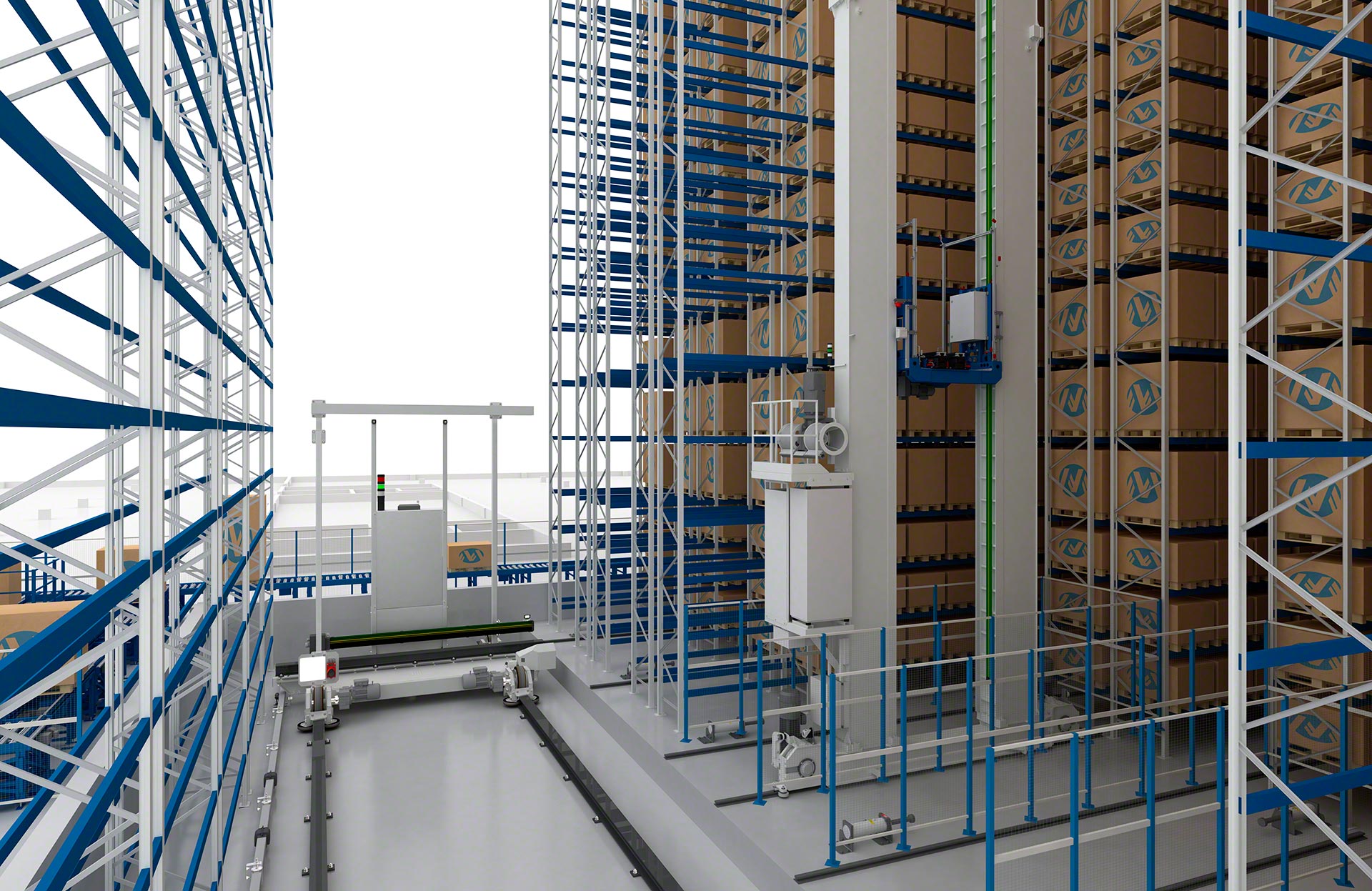

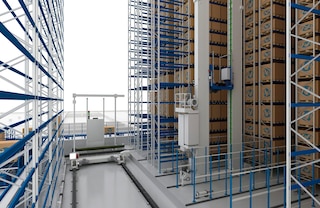

Pārejas tilts
Komponents, kas atbild par palešu kraušanas celtņu pārvietošanu no vienas ejas uz otru eju noliktavas daļās, kurās šī darbība ir nepieciešama. Palešu kraušanas celtnis tiek novietots uz tilta, kur tas tiek nostiprināts. Pēc tam tas pārvietojas sāniski uz galamērķa eju, kur notiek pāreja.

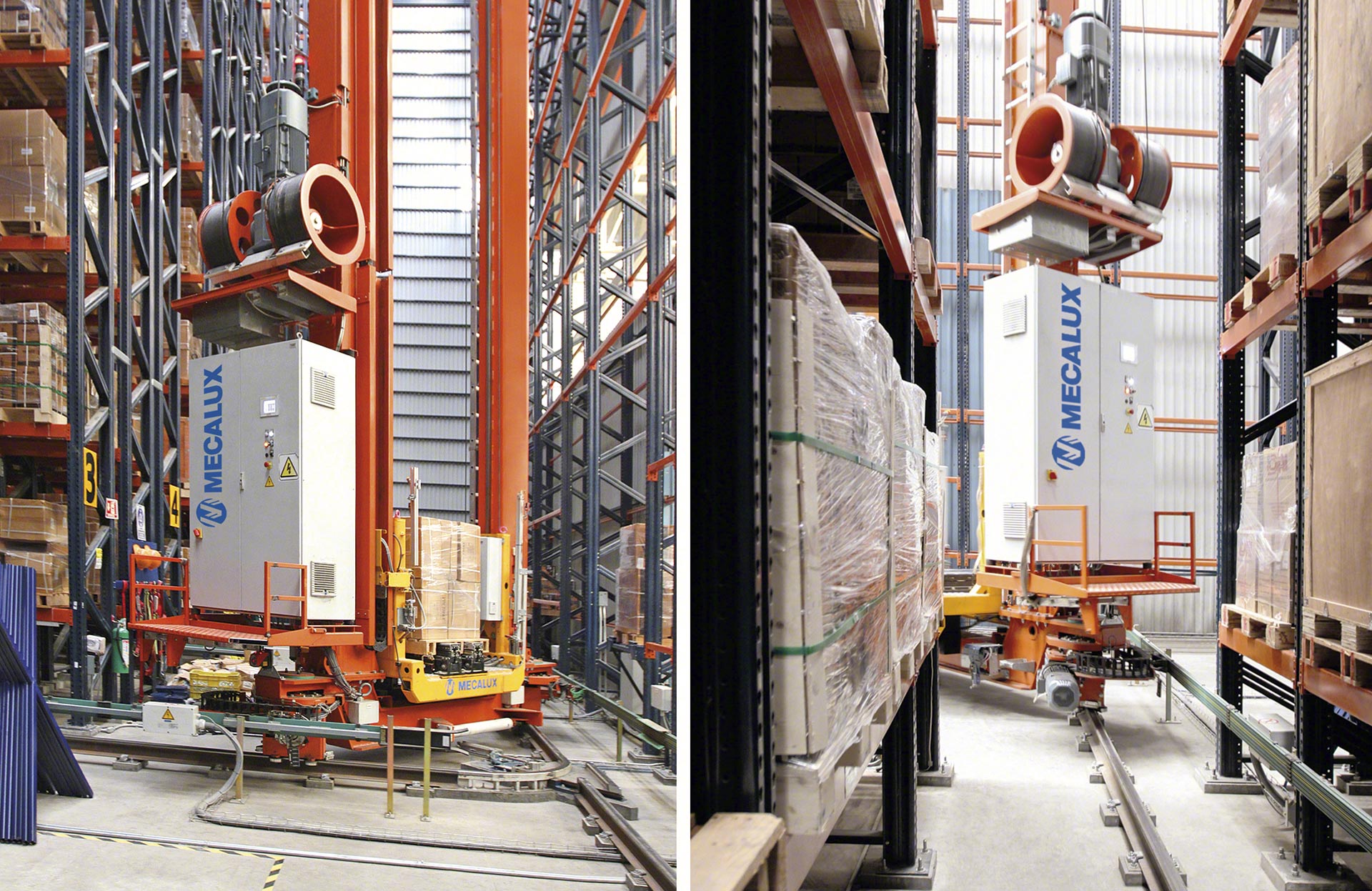

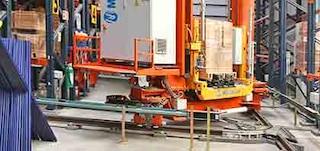

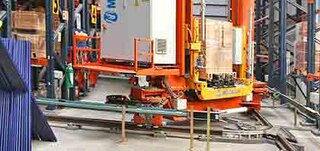

Izliektu sliežu sistēma
Alternatīvs risinājums pārejas tiltam, kurā palešu kraušanas celtnis veic ejas maiņas manevru, izmantojot dzelzceļa tipa pārmijas mehānismu.

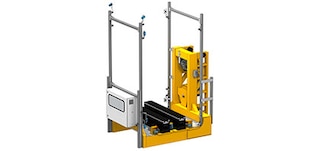

Viena dziļuma teleskopiskās dakšas
Šis pārkraušanas mehānisms uzglabā un paņem paletes viena dziļuma plauktos.

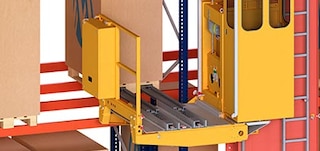

Divu dziļumu teleskopiskās dakšas
Šī preču paņemšanas sistēma tiek izmantota palešu iekraušanai un izkraušanai divu dziļumu plauktos.

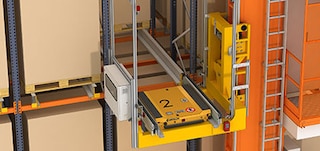

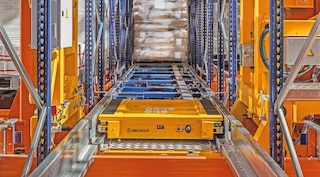

Pallet Shuttle
Autonoms preču transportēšanas vagoniņš, kas spēj pacelt, pārvietot un novietot paletes īpaši garos kanālos. Platforma ir sagatavota Pallet Shuttle izvietošanai un ir aprīkota ar motorizētām ķēdēm, lai pārvietotu paletes no/uz ienākošajiem un izejošajiem konveijeriem.

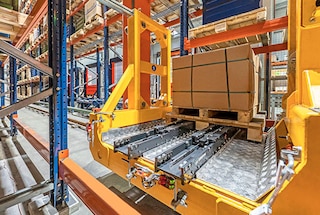

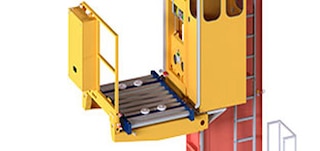

Integrēts konveijers
Preču paņemšanas sistēma, sastāv no platformas ar motorizētiem rullīšiem, ko izmanto palešu kraušanas celtņos, uz kuriem preces tiek ievietotas gravitācijas palešu plauktos.

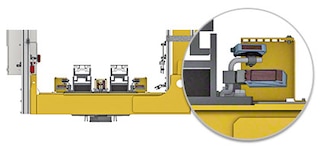

Pacelšanas platformas drošības funkcijas
Platformā ir iekļauti vairāki drošības elementi: fotoelementi (lai pārbaudītu maksimālos kravas izmērus, apstiprinātu tukšās vietas un noteiktu precīzu siju pozīciju), slodzes elementi liekā svara noteikšanai, sistēma dakšu un slodzes centrēšanas pārbaudei un tīmekļa kamera.
Ejas drošības aprīkojums
Ejā ir dažādi drošības elementi, tostarp palešu kraušanas celtņa drošas ātruma kontroles ierīces. Turklāt eju galos novietotie hidrauliskie aizsargi ir paredzēti, lai absorbētu jebkādus iespējamos triecienus no palešu iekraušanas celtņa.

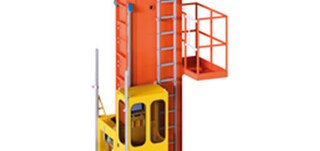

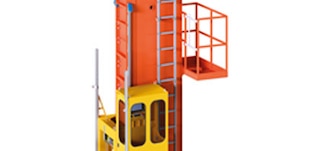

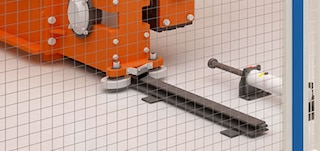

Tehniskās apkopes drošības elementi
AS/RS palešu kraušanas celtņi ir aprīkoti ar dažādām drošības ierīcēm, lai atvieglotu tehniskās apkopes darbus. Tās ietver kabīni, stiprinājuma punktus, glābšanas virvi, pie kuras piestiprina operatora drošības jostu, izmantojot kāpnes, un tehniskās apkopes platformas.

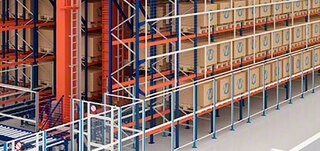

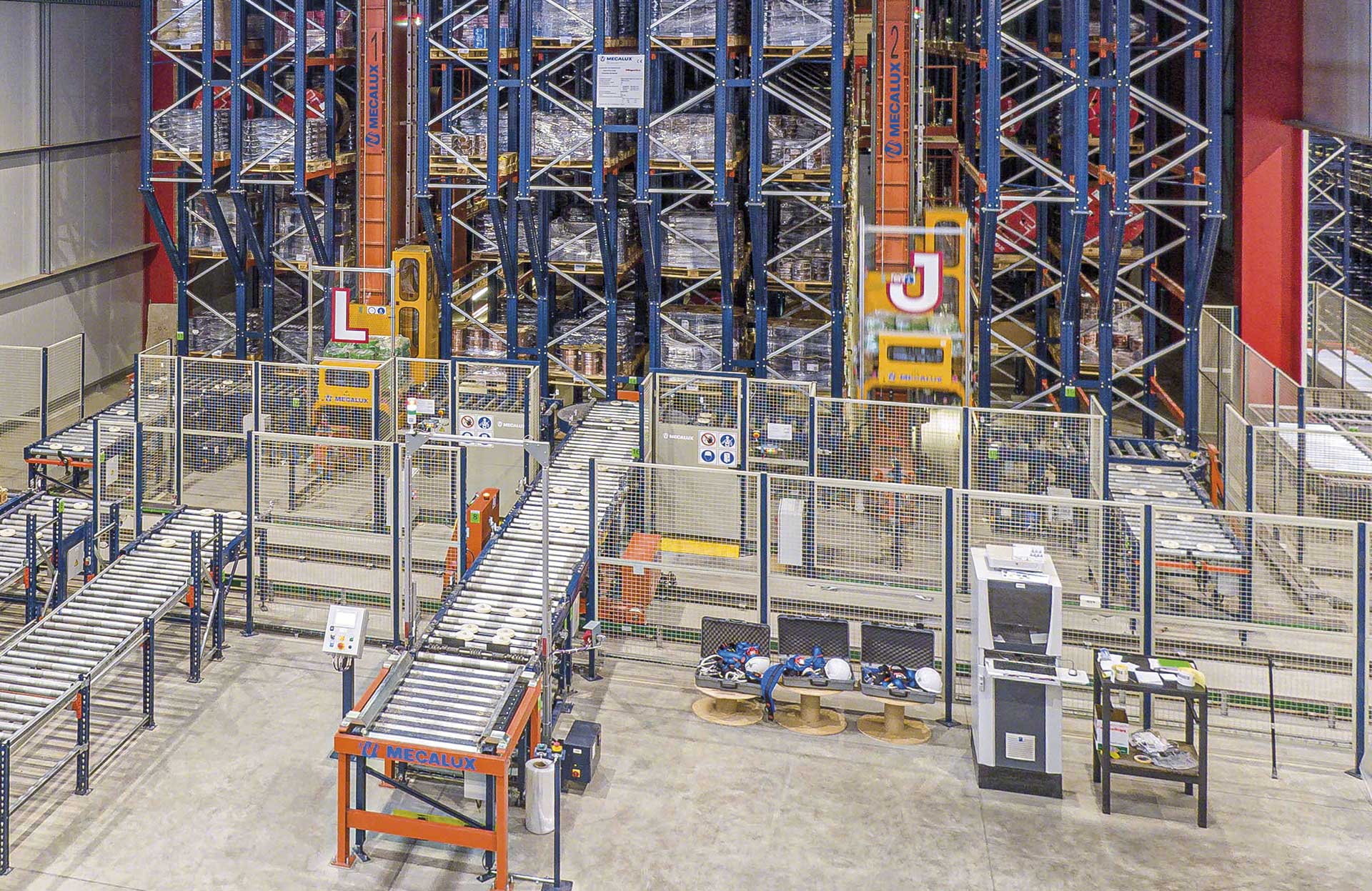

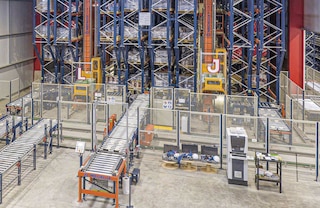

Drošības sadalītāji un drošības siets
Perimetra žogi norobežo palešu kraušanas celtņa darbības zonu, radot aizsargātu telpu AS/RS darbībām. Kritiena aizsardzības tīkls pārklāj plauktu malas blakus tranzīta zonām, novēršot negadījumus, kas rodas krītošu preču dēļ.

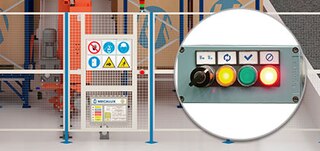

Piekļuves kontrole
Piekļuves durvis un spiedpogu paliktņi nodrošina drošu iekļūšanu ejās tehniskās apkopes darbu veikšanai. Spiedpogu paliktnim ir drošības bloķēšanas pozīcija, un ejas piekļuves procedūra tiek veikta saskaņā ar saskaņoto Standartu UNE-EN528.

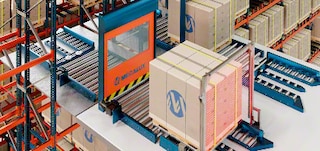

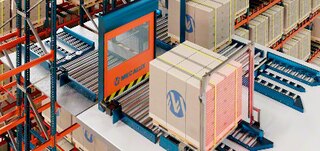

Gaismas aizkari un ātrgaitas durvis
Šie elementi neļauj cilvēkiem iekļūt caur konveijera līniju palešu ievades/izvades punktiem. Durvis atveras tikai tad, kad palete tiek ievadīta AS/RS sistēmā vai izvadīta no tās. Gaismas aizkari atšķir, vai caur piekļuves punktu iziet preču krava vai cilvēks.

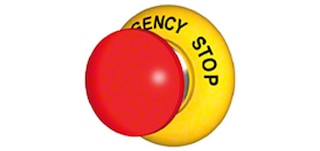

Avārijas apturēšanas sistēma
Tā aptur palešu kraušanas celtņa darbību. To aktivizē, izmantojot standartizētas spiedpogas manuālās vadības pozīcijās un noteiktās AS/RS zonās.
Katalogi
Bieži uzdotie jautājumi
Palešu kraušanas celtnis ir pilnībā automātiska iekārta, kas paredzēta preču uzglabāšanai un izņemšanai no vietām plauktu sistēmā.
Noliktavas automatizācija ar palešu kraušanas celtņiem sniedz vairākas priekšrocības. Starp tām ir paaugstināta produktivitāte, droša un uzticama darbība, kļūdu novēršana un pieejamās telpas optimizācija, pateicoties to spējai strādāt ievērojamā augstumā ārkārtīgi šaurās ejās. Protams, sākotnējās investīcijas automātiskajos palešu plauktu risinājumos ir lielākas nekā standarta uzglabāšanas sistēmās. Tomēr palielinātā darbības jauda, kas saistīta ar automatizāciju, un ekspluatācijas izmaksu samazināšana (piemēram, saistībā ar pārkraušanas iekārtām), nodrošina ātru investīciju atdevi.

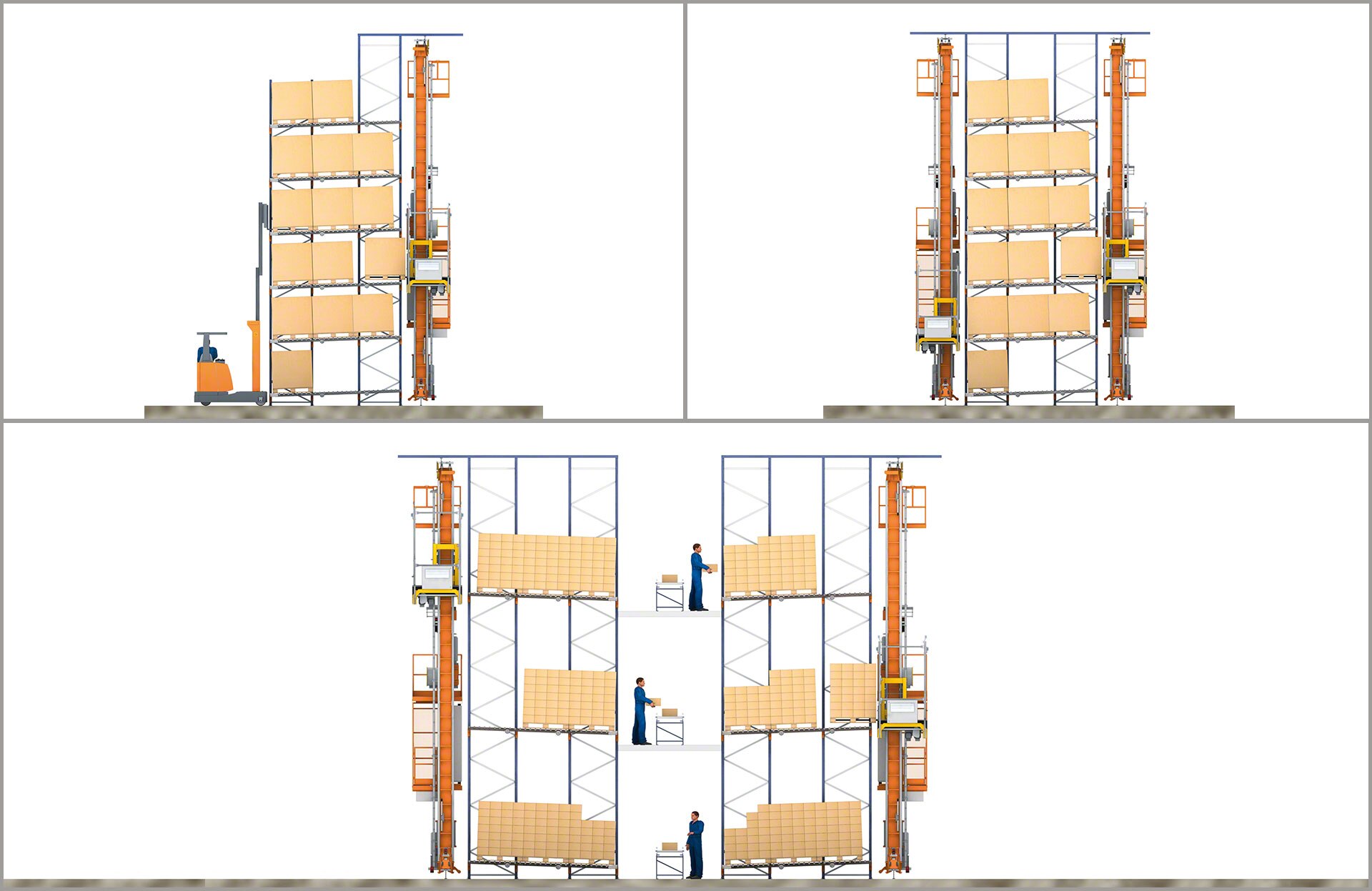

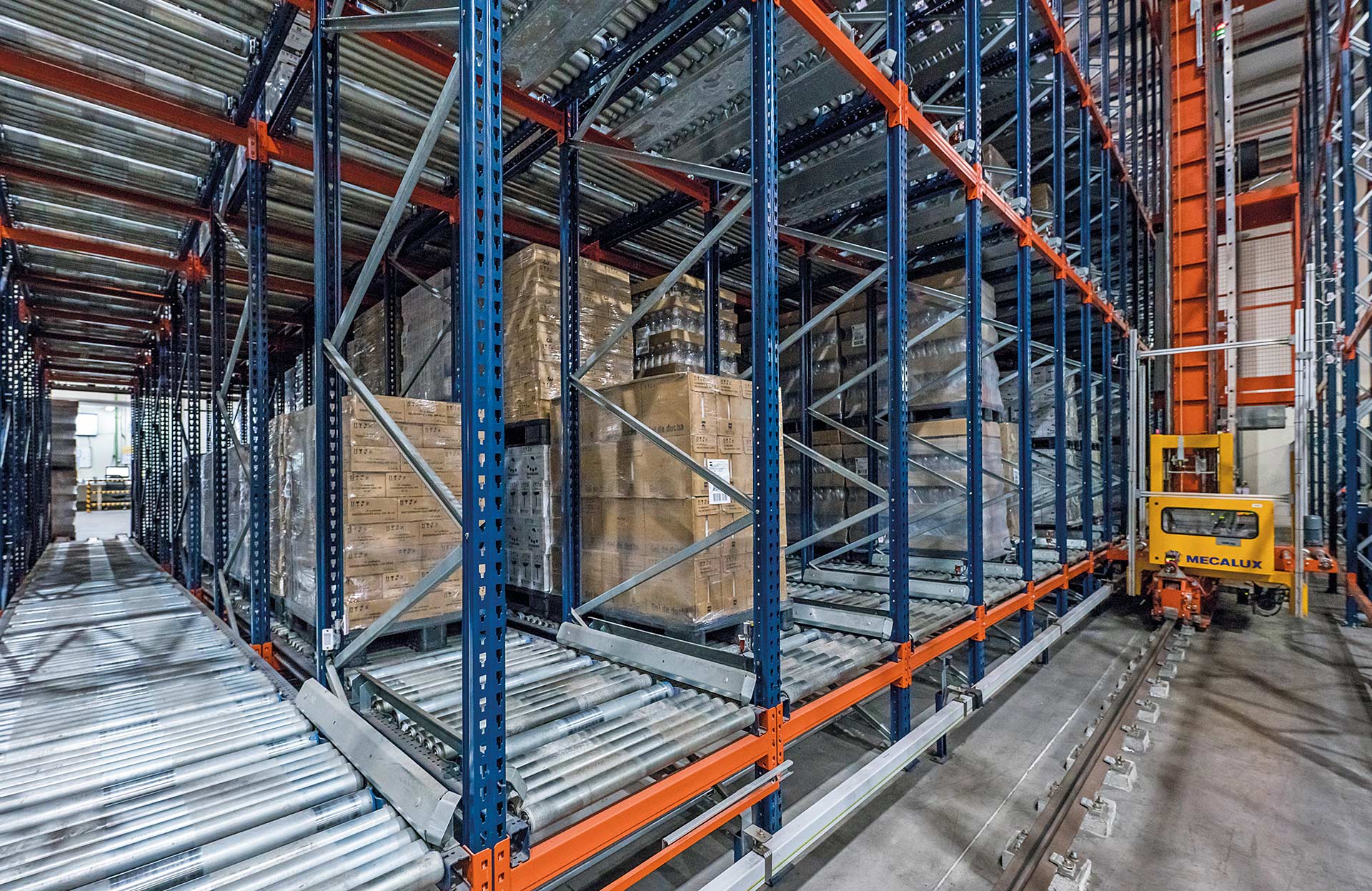

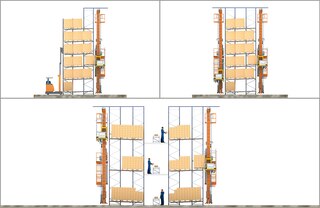

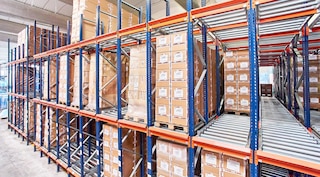

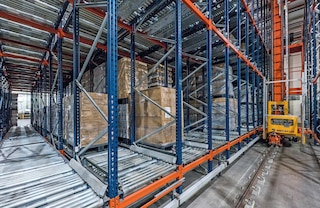

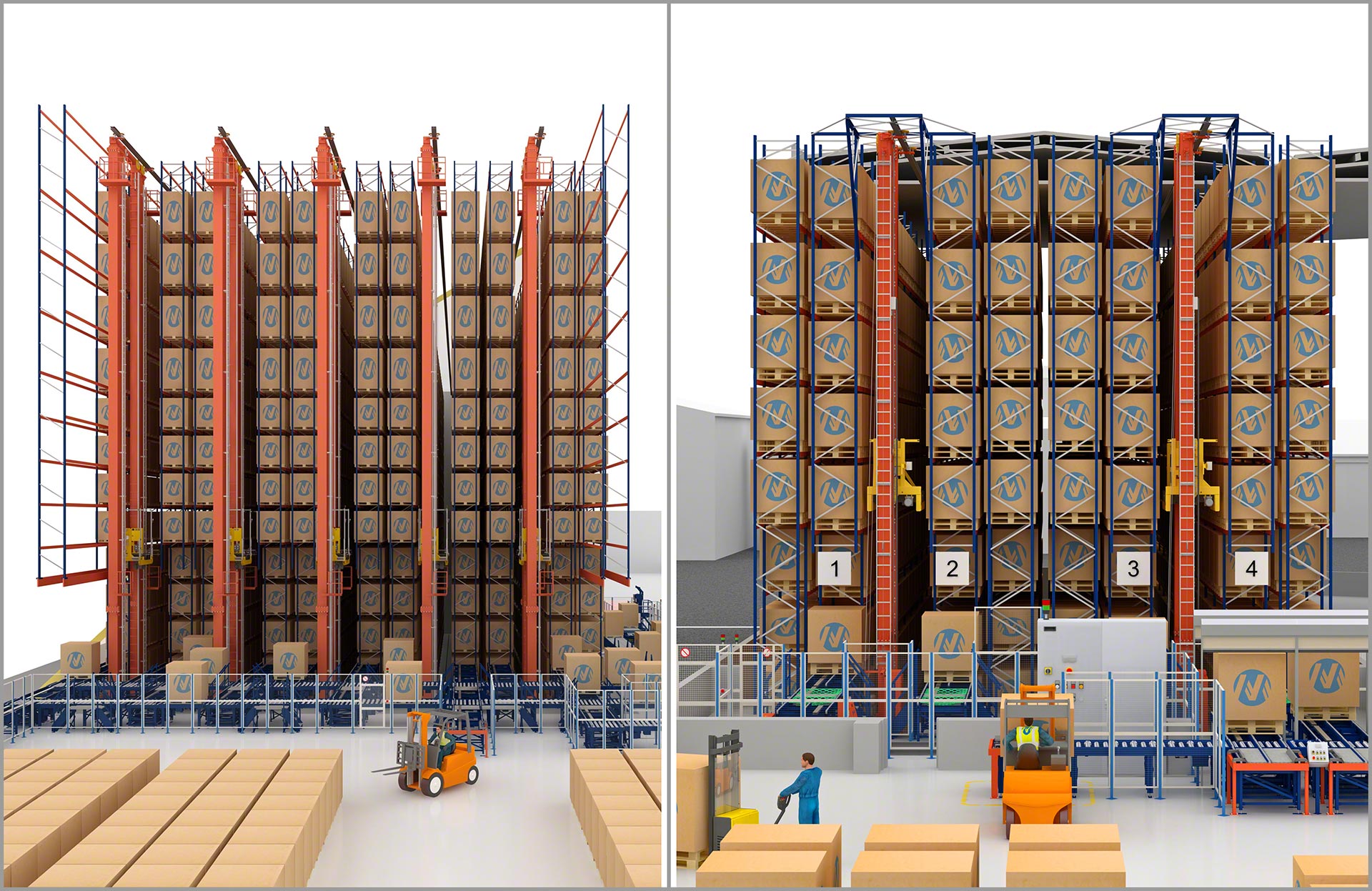

Mecalux palešu kraušanas celtņi var darboties ar viena vai divu dziļumu plauktiem, gravitācijas palešu plauktiem vai automātisko Pallet Shuttle sistēmu.
Mecalux trīsceļu automatizētie kraušanas celtņi nodrošina ātru un rentablu regulējamu palešu plauktu automatizāciju līdz 14 m augstumam. Tas nozīmē, ka šīs iekārtas var integrēt palešu plauktos, kas iepriekš tika darbināti ar trīsceļu iekrāvējiem, nemainot plauktu konstrukciju. Tomēr cita veida tradicionālo uzglabāšanas sistēmu automatizācijai ir nepieciešams nomainīt esošās konstrukcijas noliktavā. Mecalux konsultē savus klientus par automatizētās noliktavu sistēmas AS/RS projektēšanu un ieviešanu, kas vislabāk atbilst viņu vajadzībām.
Automātiskie darbam ar paletēm paredzētie palešu kraušanas celtņi galvenokārt tiek izmantoti, lai pārvietotu uz paletēm uzglabātās kravas, veicot ar preču uzglabāšanu un paņemšanu saistītas darbības. Turklāt Mecalux piedāvā palešu kraušanas celtņus kastēm. Šīs iekārtas, kas īpaši paredzētas Miniload sistēmām, apstrādā mazākas vienības kravas, piemēram, kastes, paliktņi un pat riepas.
Mecalux palešu kraušanas celtņi ir konfigurēti darbībai trīs dažādos režīmos: automātiskajā (parastais darbības režīms), pusautomātiskajā (konkrētām un atbalsta darbībām) un manuālajā (tehniskās apkopes darbiem). Palešu kraušanas celtņa automātiskais režīms tiek izmantots, lai izpildītu komandas, ko tas saņem no noliktavas pārvaldības sistēmas (Warehouse Management System – WMS) programmatūras. Piemēram, šajā režīmā tas veic uzglabāšanas un paņemšanas darbības, uzglabāšanas vietu maiņu un AS/RS atrašanās vietu pašmācību.
Tā nav obligāta prasība visos gadījumos. Uzņēmumiem, kuriem nepieciešama relatīvi zema preču apgrozība, bet liela uzglabāšanas ietilpība, vienu palešu kraušanas celtni varētu izmantot vairākās ejās. Šādos gadījumos var uzstādīt eju maiņas risinājumus (piemēram, izliektu sliežu ceļu sistēmu vai pārejas tiltu), lai palešu kraušanas celtnis varētu darboties dažādās ejās. Tomēr, lai maksimāli palielinātu AS/RS efektivitāti, ir ideāli izmantot vienu palešu kraušanas celtni katrā ejā.
Jā. Palešu kraušanas celtņi ir aprīkoti ar reģeneratoru, kas nolaišanas un palēninājuma manevru laikā radīto enerģiju pārveido elektrībā. Šo elektrisko enerģiju izmanto citi AS/RS elementi, samazinot enerģijas patēriņu.
Noteikti. AS/RS piekļuve zonām, kur darbojas pārvietojams aprīkojums (t. i., palešu kraušanas celtņi, konveijeri utt.), ir atbilstoši ierobežota ar stiepļu sietu nodalītājiem un drošas piekļuves durvīm.
Jā. Katrai AS/RS ir nepieciešamas divas programmatūras programmas. No vienas puses, noliktavas pārvaldības sistēma (Warehouse Management System – WMS) uzrauga un kontrolē krājumus un piešķir katrai kravas vienībai atrašanās vietu. No otras puses, noliktavas kontroles sistēma (Warehouse Control System – WCS) ir atbildīga par kustības norādījumu nosūtīšanu palešu kraušanas celtnim. Mecalux var piegādāt abas programmatūras programmas.
Palešu kraušanas celtņi var darboties līdz 45 m augstumā.
Palešu kraušanas celtņa platformas maksimālā kravnesība ir 1500 kg viena dziļuma plauktiem un 1000 kg divu dziļumu plauktu konfigurācijām. Palešu kraušanas celtņu modeļiem, kas aprīkoti ar divām platformām, kravnesību tiek palielināta līdz 3000 kg (katra platforma 1500 kg) viena dziļuma plauktiem un 2000 kg (katra platforma 1000 kg) divu dziļumu plauktiem.
Palešu kraušanas celtņi var pārvietoties ar ātrumu līdz 160 m/min.
Palešu kraušanas celtņa maksimālais celšanas ātrums ir 66 m/min bez kravas un 54 m/min ar kravu.
Mecalux palešu kraušanas celtņi var darboties temperatūrā no –30 °C līdz +40 °C.
